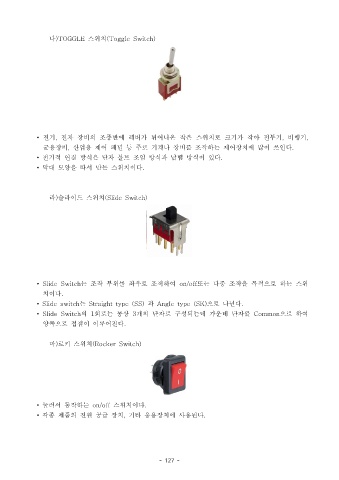

다)TOGGLE 스위치(Toggle Switch)

• 전기 전자 장비의 조종반에 레버가 튀어나온 작은 스위치로 크기가 작아 전투기 비행기, , ,
군용장비 산업용 제어 패널 등 주로 기계나 장비를 조작하는 제어장치에 많이 쓰인다, .
• 전기적 연결 방식은 단자 볼트 조임 방식과 납땜 방식이 있다.
• 막대 모양을 따서 만든 스위치이다.

라 슬라이드 스위치) (Slide Switch)

• Slide Switch 는 조작 부위를 좌우로 조직하여 on/off 또는 다중 조작을 목적으로 하는 스위
치이다.
• Slide switch 는 Straight type (SS) 과 Angle type (SK) 으로 나뉜다.
• Slide Switch 의 회로는 통상 개의 단자로 구성되는데 가운데 단자를 1 3 Common 으로 하여
양쪽으로 접점이 이루어진다.

마 로커 스위치) (Rocker Switch)

• 눌러서 동작하는 on/off 스위치이다.
• 각종 제품의 전원 공급 장치 기타 응용장치에 사용된다, .
