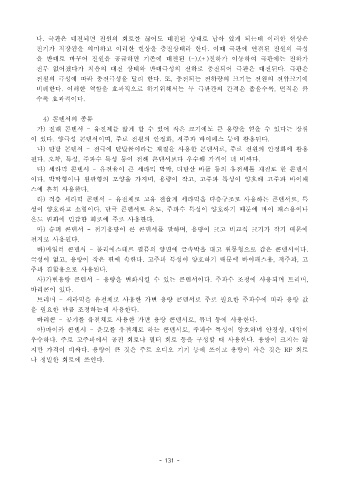

다 극판은 대전되면 전원의 회로를 끊어도 대전된 상태로 남아 있게 되는데 이러한 현상은 .
전기가 저장됨을 의미하고 이러한 현상을 충전상태라 한다 이때 극판에 연결된 전원의 극성.
을 반대로 바꾸어 전원을 공급하면 기존에 대전된 (-),(+) 전하가 이동하여 극판에는 전하가
전부 없어졌다가 처음의 대전 상태와 반대극성의 전하로 충전되어 극판은 대전된다 극판은 .
전원의 극성에 따라 충전극성을 달리 한다 또 충전되는 전하량의 크기는 전원의 전압크기에 . ,
비레한다 이러한 역할을 효과적으로 하기위해서는 두 극판간의 간격은 좁을수록 면적은 클. ,
수록 효과적이다.
4) 콘덴서의 종류
가 전해 콘덴서 ) - 유전체를 얇게 할 수 있어 작은 크기에도 큰 용량을 얻을 수 있다는 장점
이 있다 양극성 콘덴서이며 주로 전원의 안정화 저주파 바이패스 등에 활용된다. , , .
나 탄탈 콘덴서 ) - 전극에 탄탈륨이라는 재질을 사용한 콘덴서로 주로 전원의 안정화에 활용,
된다 오차 특성 주파수 특성 등이 전해 콘덴서보다 우수해 가격이 더 비싸다. , , .
다 세라믹 콘덴서 ) - 유전율이 큰 세라믹 박막 티탄산 바륨 등의 유전체를 재질로 한 콘덴서,
이다 박막형이나 원판형의 모양을 가지며 용량이 작고 고주파 특성이 양호해 고주파 바이패. , ,
스에 흔히 사용한다.
라 적층 세라믹 콘덴서 ) - 유전체로 고유 전율계 세라믹을 다층구조로 사용하는 콘덴서로 특,
성이 양호하고 소형이다 단극 콘덴서로 온도 주파수 특성이 양호하기 때문에 바이 패스용이나 . ,
온도 변화에 민감한 회로에 주로 사용한다.
마 슈퍼 콘덴서 ) - 전기용량이 큰 콘덴서를 말하며 용량이 크고 비교적 크기가 작기 때문에 ,
전지로 사용된다.
바 마일러 콘덴서 ) - 폴리에스테르 필름의 양면에 금속박을 대고 원통형으로 감은 콘덴서이다.
극성이 없고 용량이 작은 편에 속한다 고주파 특성이 양호하기 때문에 바이패스용 저주파 고, . , ,
주파 결합용으로 사용된다.
사 가변용량 콘덴서 ) - 용량을 변화시킬 수 있는 콘덴서이다 주파수 조정에 사용되며 트리머. ,
바리콘이 있다.
트리머 - 세라믹을 유전체로 사용한 가변 용량 콘덴서로 주로 필요한 주파수에 따라 용량 값
을 필요한 만큼 조정하는데 사용한다.
바리콘 - 공기를 유전체로 사용한 가변 용량 콘덴서로 튜너 등에 사용한다, .
아 마이카 콘덴서 ) - 운모를 유전체로 하는 콘덴서로 주파수 특성이 양호하며 안정성 내압이 , ,
우수하다 주로 고주파에서 공진 회로나 필터 회로 등을 구성할 때 사용한다 용량이 크지는 않. .
지만 가격이 비싸다 용량이 큰 것은 주로 오디오 기기 등에 쓰이고 용량이 작은 것은 . RF 회로
나 정밀한 회로에 쓰인다.
