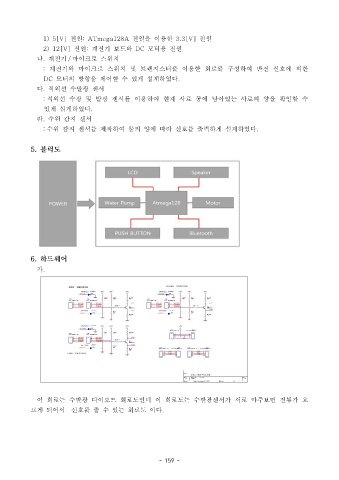

1) 5[V] 전원: ATmega128A 전원을 이용한 3.3[V] 전원
2) 12[V] 전원 계전기 보드와 : DC 모터용 전원
나 계전기. / 마이크로 스위치
: 계전기와 마이크로 스위치 및 트랜지스터를 이용한 회로를 구성하여 반전 신호에 의한

DC 모터의 방향을 제어할 수 있게 설계하였다.
다 적외선 수발광 센서 .
: 적외선 수광 및 발광 센서를 이용하여 현재 사료 통에 남아있는 사료의 양을 확인할 수
있게 설계하였다.
라 수위 감지 센서.

: 수위 감지 센서를 제작하여 물의 양에 따라 신호를 출력하게 설계하였다.

5. 블럭도

6. 하드웨어
가.

이 회로는 수발광 다이오드 회로도인데 이 회로도는 수발광센서가 서로 마주보면 전류가 흐
르게 되어서 신호를 줄 수 있는 회로도 이다.

- 159 -
