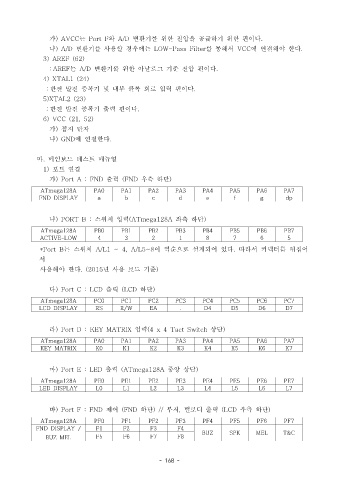

가) AVCC 는 Port F 와 A/D 변환기를 위한 전압을 공급하기 위한 핀이다.
나) A/D 변환기를 사용할 경우에는 LOW-Pass Filter 를 통해서 VCC 에 연결해야 한다.
3) AREF (62)
: AREF 는 A/D 변환기를 위한 아날로그 기준 전압 핀이다.

4) XTAL1 (24)
: 반전 발진 증폭기 및 내부 클록 회로 입력 핀이다.
5)XTAL2 (23)
: 반전 발진 증폭기 출력 핀이다.
6) VCC (21, 52)

가 접지 단자 )
나) GND 에 연결한다.

마 메인보드 테스트 매뉴얼.
1) 포트 연결

가) Port A : FND 출력 (FND 우측 하단)
ATmega128A PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7
FND DISPLAY a b c d e f g dp

나) PORT B : 스위치 입력(ATmega128A 좌측 하단)

ATmega128A PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7
ACTIVE-LOW 4 3 2 1 8 7 6 5

*Port B 는 스위치 A/L1 ~ 4, A/L5~8 이 역순으로 설계되어 있다 따라서 커넥터를 뒤집어.
서
사용해야 한다. (2015 년 사용 보드 기준)

다) Port C : LCD 출력 (LCD 하단)
ATmega128A PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7
LCD DISPLAY RS R/W EA . D4 D5 D6 D7

라) Port D : KEY MATRIX 입력(4 x 4 Tact Switch 상단)
ATmega128A PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7
KEY MATRIX K0 K1 K2 K3 K4 K5 K6 K7

마) Port E : LED 출력 (ATmega128A 중앙 상단)

ATmega128A PE0 PE1 PE2 PE3 PE4 PE5 PE6 PE7
LED DISPLAY L0 L1 L2 L3 L4 L5 L6 L7

바) Port F : FND 제어 (FND 하단) // 부저 맬로디 출력 , (LCD 우측 하단)
ATmega128A PF0 PF1 PF2 PF3 PF4 PF5 PF6 PF7
FND DISPLAY / F1 F2 F3 F4 BUZ SPK MEL T&C
BUZ MEL F5 F6 F7 F8

- 168 -
