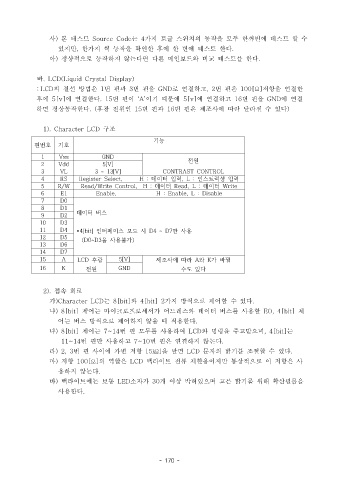

사 본 태스트 ) Source Code 는 가지 토글 스위치의 동작을 모두 한꺼번에 테스트 할 수 4
있지만 한가지 씩 동작을 확인한 후에 한 번에 테스트 한다, .
아 정상적으로 동작하지 않는다면 다른 메인보드와 비교 테스트를 한다) .

바. LCD(Liquid Crystal Display)
: LCD 의 결선 방법은 번 핀과 번 핀을 1 3 GND 로 연결하고, 2 번 핀은 100[ ]Ω 저항을 연결한
후에 5[v] 에 연결한다. 15 번 핀이 ‘A’ 이기 때문에 5[v] 에 연결하고 16 번 핀을 GND 에 연결
하면 정상동작한다. ( 후광 전원인 15 번 핀과 16 번 핀은 제조사에 따라 달라질 수 있다)

1). Character LCD 구조
기능
핀번호 기호

1 Vss GND 전원
2 Vdd 5[V]
3 VL 3 ~ 13[V] CONTRAST CONTROL
4 RS Register Select, H : 데이터 입력, L : 인스트럭셩 입력
5 R/W Read/Write Control, H : 데이터 Read, L : 데이터 Write
6 E1 Enable, H : Enable, L : Disable
7 D0
8 D1
9 D2 데이터 버스
10 D3
11 D4 *4[bit] 인터페이스 모드 시 D4 ~ D7 만 사용
12 D5 (D0~D3 을 사용불가)
13 D6
14 D7
15 A LCD 후광 5[V] 제조사에 따라 와 가 바뀔 A K
16 K 전원 GND 수도 있다

2). 접속 회로
가)Character LCD 는 8[bit] 와 4[bit] 2 가지 방식으로 제어할 수 있다.

나) 8[bit] 제어는 마이크로프로세서가 어드레스와 데이터 버스를 사용할 EO, 4[bit] 제
어는 버스 방식으로 제어하지 않을 때 적용한다.
다) 8[bit] 제어는 7~14 번 핀 모두를 사용하여 LCD 와 명령을 주고받으며, 4[bit] 는
11~14 번 핀만 사용하고 7~10 번 핀은 연결하지 않는다.
라) 2, 3 번 핀 사이에 가변 저항 [5 ]㏀ 을 달면 LCD 문자의 밝기를 조절할 수 있다.
마 저항 ) 100[ ]Ω 의 역할은 LCD 백라이트 전류 제한용이지만 통상적으로 이 저항은 사

용하지 않는다.
바 백라이트에는 보통 ) LED 소자가 30 개 이상 박혀있으며 고른 밝기를 위해 확산필름을
사용한다.
