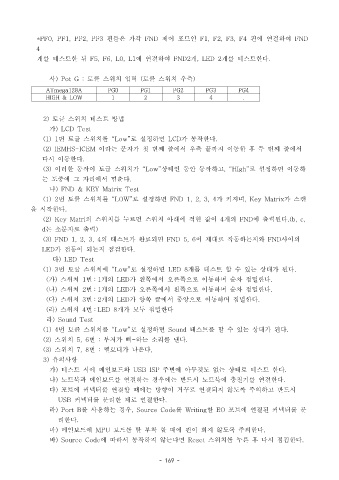

*PF0, PF1, PF2, PF3 핀들은 가각 FND 제어 포트인 F1, F2, F3, F4 핀에 연결하여 FND
4
개를 테스트한 뒤 F5, F6, L0, L1 에 연결하여 FND2 개, LED 2 개를 테스트한다.
사) Pot G : 토클 스위치 입력 토클 스위치 우측( )
ATmega128A PG0 PG1 PG2 PG3 PG4
HIGH & LOW 1 2 3 4 .
2) 토글 스위치 테스트 방법
가) LCD Test
(1) 1 번 토글 스위치를 “Low” 로 설정하면 LCD 가 동작한다.
(2) IEMHS-ICEM 이라는 문자가 첫 번째 줄에서 우측 끝까지 이동한 후 두 번째 줄에서
다시 이동한다.
(3) 이러한 동작이 토글 스위치가 “Low” 상태인 동안 동작하고, “HIgh” 로 설정하면 이동하
는 도중에 그 자리에서 멈춘다.
나) FND & KEY Matrix Test
(1) 2 번 토클 스위치를 “LOW” 로 설정하면 FND 1, 2, 3, 4 가 커지며, Key Matrix 가 스캔
을 시작한다.
(2) Key Matri 의 스위치를 누르면 스위치 아래에 적힌 값이 개의 4 FND 에 출력된다.(b, c,
d 는 소문자로 출력)
(3) FND 1, 2, 3, 4 의 테스트가 완료되면 FND 5, 6 이 제대로 작동하는지와 FND 사이의
LED 가 점등이 되는지 점검한다.
다) LED Test
(1) 3 번 토글 스위치에 “Low” 로 설정하면 LED 8 개를 테스트 할 수 있는 상태가 된다.
( 가 스위치 번) 1 : 개의 1 LED 가 왼쪽에서 오른쪽으로 이동하며 순차 점멸한다.
( 나 스위치 번) 2 : 개의 1 LED 가 오른쪽에서 왼쪽으로 이동하며 순차 점멸한다.
( 다 스위치 번) 3 : 개의 2 LED 가 양쪽 끝에서 중앙으로 이동하며 점멸한다.
( 라 스위치 번) 4 : LED 8 개가 모두 점멸한다
라) Sound Test
(1) 4 번 토클 스위치를 “Low” 로 설정하면 Sound 테스트를 할 수 있는 상태가 된다.
(2) 스위치 5, 6 번 부저가 삐 하는 소리를 낸다: - .
(3) 스위치 7, 8 번 멜로디가 나온다: ,
3) 유의사항
가 테스트 시에 메인보드와 ) USB ISP 주변에 아무것도 없는 상태로 테스트 한다.
나 노트북과 메인보드를 연결하는 경우에는 반드시 노트북에 충전기를 연결한다) .
다 포트에 커넥터를 연결할 때에는 방향이 거꾸로 연결되지 않도록 주의하고 반드시 )
USB 커넥터를 분리한 채로 연결한다.
라) Port B 를 사용하는 경우, Source Code 를 Writing 할 EO 포트에 연결된 커넥터를 분
리한다.
마 메인보드에 ) MPU 보드를 탈 부착 할 때에 핀이 희지 않도록 주의한다.
바) Source Code 에 따라서 동작하지 않는다면 Reset 스위치를 누른 후 다시 점검한다.
- 169 -
