하는 접점기구가 케이스로 덮여지고 그 외부에 액추에이터를 갖추어 소형으로 만들
어진 스위치다.

2) 특징

가 풍부한 기종으로 넓은 용도에서 사용 가능하다) .
나 용도와 달리 개폐용량 차단용량 ) ( 15A) 이 크다.
다 높은 접촉 신뢰성을 갖고 있다) .
라 용도에 따라 액추에이터가 다양하다) .
마 부착이 용이하다) .

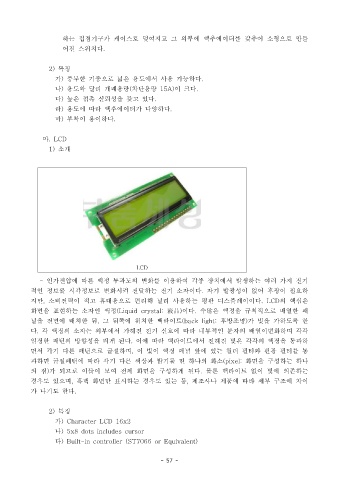

마. LCD
1) 소개

LCD

- 인가전압에 따른 액정 투과도의 변화를 이용하여 각종 장치에서 발생하는 여러 가지 전기
적인 정보를 시각정보로 변화시켜 전달하는 전기 소자이다 자기 발광성이 없어 후광이 필요하.
지만 소비전력이 적고 휴대용으로 편리해 널리 사용하는 평판 디스플레이이다, . LCD 의 핵심은

화면을 표현하는 소자인 액정(Liquid crystal: 液晶 ) 이다 수많은 액정을 규칙적으로 배열한 패.
널을 전면에 배치한 뒤 그 뒤쪽에 위치한 백라이트, (back light: 후방조명 가 빛을 가하도록 한)
다 각 액정의 소자는 외부에서 가해진 전기 신호에 따라 내부적인 분자의 배열이변화하며 각각 .
일정한 패턴의 방향성을 띄게 된다 이에 따라 백라이트에서 전해진 빛은 각각의 액정을 통과하.
면서 각기 다른 패턴으로 굴절하며 이 빛이 액정 패널 앞에 있는 컬러 필터와 편광 필터를 통,
과하면 굴절패턴에 따라 각기 다른 색상과 밝기를 띤 하나의 화소(pixel: 화면을 구성하는 하나

의 점 가 되므로 이들이 모여 전체 화면을 구성하게 된다 물론 백라이트 없이 빛에 의존하는 ) .
경우도 있으며 흑백 화면만 표시하는 경우도 있는 등 제조사나 제품에 따라 세부 구조에 차이, ,
가 나기도 한다.

2) 특징
가) Character LCD 16x2
나) 5x8 dots includes cursor
다) Built-in controller (ST7066 or Equivalent)
