사용하여 여러 개의 회로를 조정할 때 주로 사용된다 반도체 계전기는 움직이는 부분이 없고 .
반도체 소자가 스위치로 작동한다 철심에 코일을 감은 전자석으로 작동되는 간단한 전자기 .
계전기가 그림에 표시되어 있다 전자석 한 쪽에 전동자. (armarture) 가 있고 이 전동자 끝에
접촉기가 있다 반대쪽에 용수철이 달려있다. .

2) 작동원리
작동하는 방법은 간단하다 전류가 코일에 흐르면 전자석이 자성을 띠고 이에 따라 전동자가 .
끌려온다 전동자가 끌려오면 접촉기가 움직여 회로를 이어 주거나 끊어 주게 된다 전류가 . .
중단되면 용수철에 의해 전동자가 원래 위치로 돌아가고 따라서 접촉기도 원위치로 돌아간다.

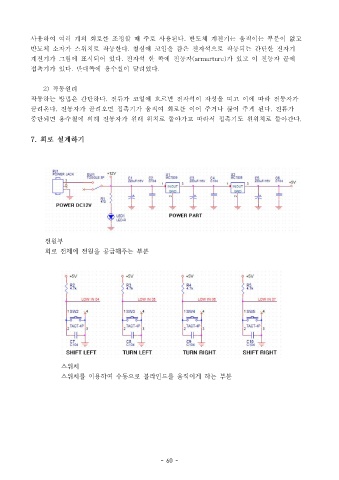

7. 회로 설계하기

전원부
회로 전체에 전원을 공급해주는 부분

스위치

스위치를 이용하여 수동으로 블라인드를 움직이게 하는 부분

- 60 -
