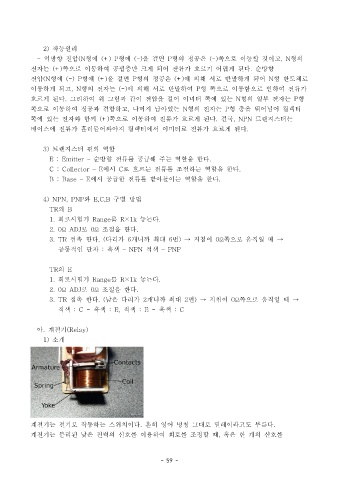

2) 작동원리
- 역방향 전압(N 형에 (+) P 형에 (-) 을 걸면 형의 정공은 P (-) 쪽으로 이동할 것이고, N 형의
전자는 (+) 쪽으로 이동하여 공핍층만 크게 되어 전류가 흐르기 어렵게 된다 순방향 .

전압(N 형에 (-) P 형에 (+) 을 걸면 형의 정공은 P (+) 에 의해 서로 반발하게 되어 형 반도체로 N
이동하게 되고, N 형의 전자는 (-) 에 의해 서로 반발하여 형 쪽으로 이동함으로 인하여 전류가 P
흐르게 된다 그리하여 위 그림과 같이 전압을 걸어 이미터 쪽에 있는 형의 일부 전자는 형 . N P
쪽으로 이동하여 정공과 결합하고 나머지 남아있는 형의 전자는 형 층을 뛰어넘어 컬렉터 , N P
쪽에 있는 전자와 함께 (+) 쪽으로 이동하여 전류가 흐르게 된다 결국. , NPN 트랜지스터는

베이스에 전류가 흘러들어와야지 컬렉터에서 이미터로 전류가 흐르게 된다.

3) 트랜지스터 핀의 역할
E : Emitter – 순방향 전류를 공급해 주는 역할을 한다.
C : Collector – E 에서 로 흐르는 전류를 조절하는 역할을 한다C .

B : Base – E 에서 공급한 전류를 받아들이는 역할을 한다.

4) NPN, PNP 와 E,C,B 구별 방법
TR 의 B
1. 회로시험기 Range 를 R×1k 놓는다.

2. 0Ω ADJ 로 0Ω 조절을 한다.
3. TR 접촉 한다. ( 다리가 개니까 최대 번6 6 ) → 지침이 0Ω 쪽으로 움직일 때 →
공통적인 단자 흑색 : – NPN 적색 – PNP

TR 의 E

1. 회로시험기 Range 를 R×1k 놓는다.
2. 0Ω ADJ 로 0Ω 조절을 한다.
3. TR 접촉 한다. ( 남은 다리가 개니까 최대 번2 2 ) → 지침이 0Ω 쪽으로 움직일 때 →
적색 : C - 흑색 : E, 적색 : E - 흑색 : C

아 계전기. (Relay)
1) 소개

계전기는 전기로 작동하는 스위치이다 흔히 영어 명칭 그대로 릴레이라고도 부른다. .

계전기는 분리된 낮은 전력의 신호를 이용하여 회로를 조정할 때 혹은 한 개의 신호를 ,

- 59 -
