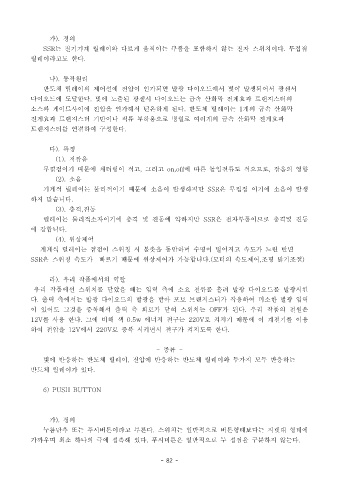

가). 정의
SSR 는 전기기계 릴레이와 다르게 움직이는 부품을 포함하지 않는 전자 스위치이다 무접점 .
릴레이라고도 한다.
나). 동작원리
반도체 릴레이의 제어선에 전압이 인가되면 발광 다이오드에서 빛이 발생되어서 광센서
다이오드에 도달한다 빛에 노출된 광센서 다이오드는 금속 산화막 전계효과 트랜지스터의 .
소스와 게이트사이에 전압을 인가해서 턴온하게 된다 반도체 릴레이는 개의 금속 산화막 . 1
전계효과 트랜지스터 기반이나 직류 부하용으로 병렬로 여러개의 금속 산화막 전계효과
트랜지스터를 연결하여 구성한다.
다). 특징
(1). 저잡음
무접점이기 때문에 채터링이 적고 그리고 , on,off 에 따른 돌입전류도 적으므로 잡음의 영향,
(2). 소음
기계적 릴레이는 물리적이기 때문에 소음이 발생하지만 SSR 은 무접점 이기에 소음이 발생
하지 많습니다.
(3). 충격 진동,
릴레이는 물리적소자이기에 충격 및 진동에 약하지만 SSR 은 전자부품이므로 충격및 진동
에 강합니다.
(4). 위상제어
계게식 릴레이는 접점이 스위칭 시 불촛을 동만하며 수명이 떨어지고 속도가 느린 반면
SSR 은 스위칭 속도가 빠르기 때문에 위상제어가 가능합니다 모터의 속도제어 조명 밝기조절.( , )
라). 우리 작품에서의 역할
우리 작품에선 스위치를 닫았을 때는 입력 측에 소요 전류를 흘려 발광 다이오드를 발광시킨
다 출력 측에서는 발광 다이오드의 발광을 받아 포토 트랜지스터가 작용하여 미소한 발광 입력.
이 있어도 그것을 증폭해서 출력 측 회로가 닫혀 스위치는 OFF 가 된다 우리 작품의 전원은 .
12V 를 사용 한다 그에 비해 색 . 0.5w 에너지 전구는 220V 로 켜지기 때문에 이 계전기를 이용
하여 전압을 12V 에서 220V 로 증폭 시키면서 전구가 켜지도록 한다.
- 종류 -
빛에 반응하는 반도체 릴레이 전압에 반응하는 반도체 릴레이와 두가지 모두 반응하는 ,
반도체 릴레이가 있다.
6) PUSH BUTTON
가). 정의
누름단추 또는 푸시버튼이라고 부른다 스위치는 일반적으로 버튼형태보다는 지렛대 형태에 .
가까우며 최소 하나의 극에 접촉해 있다 푸시버튼은 일반적으로 두 접점을 구분하지 않는다. .
- 82 -
