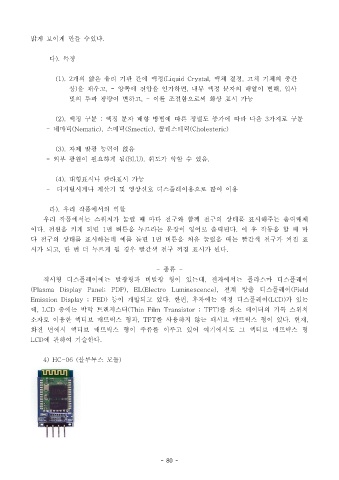

Page 77 - 2020학년도 MDP과제발표회 자료집 (통신과) (3)

밝게 보이게 만들 수있다.

다). 특징

(1). 2 개의 얇은 유리 기판 간에 액정(Liquid Crystal, 액체 결정 고체 기체의 중간 ,
상 을 채우고) , - 양쪽에 전압을 인가하면 내부 액정 분자의 배열이 변해 입사 , ,
빛의 투과 광량이 변하고, - 이를 조절함으로써 화상 표시 가능

(2). 액정 구분 액정 분자 배향 방법에 따른 정렬도 증가에 따라 다음 가지로 구분: 3

- 네마틱(Nematic), 스메틱(Smectic), 콜레스테릭(Cholesteric)

(3). 자체 발광 능력이 없음
- 외부 광원이 필요하게 됨(BLU). 휘도가 약할 수 있음.

(4). 대형표시나 칼라표시 가능
- 디지털시계나 계산기 및 영상신호 디스플레이용으로 많이 이용

라). 우리 작품에서의 역할
우리 작품에서는 스위치가 눌릴 때 마다 전구와 함께 전구의 상태를 표시해주는 출력매체

이다 전원을 키게 되면 번 버튼을 누르라는 문장이 영어로 출력된다 이 후 작동을 할 때 마. 1 .
다 전구의 상태를 표시하는데 예를 들면 번 버튼을 처음 눌렀을 때는 빨간색 전구가 켜짐 표1
시가 되고 한 번 더 누르게 될 경우 빨간색 전구 꺼짐 표시가 된다, .

- 종류 -

직시형 디스플레이에는 발광형과 비발광 형이 있는데, 전자에서는 플라스마 디스플레이
(Plasma Display Panel; PDP), EL(Electro Luminescence), 전계 방출 디스플레이(Field
Emission Display ; FED) 등이 개발되고 있다 한편 후자에는 액정 디스플레이. , (LCD) 가 있는
데, LCD 중에는 박막 트랜지스터(Thin Film Transistor ; TFT) 를 화소 데이터의 기록 스위치
소자로 이용한 액티브 매트릭스 형과, TFT 를 사용하지 않는 패시브 매트릭스 형이 있다 현재. ,

화질 면에서 액티브 매트릭스 형이 주류를 이루고 있어 여기에서도 그 액티브 매트릭스 형
LCD 에 관하여 기술한다.

4) HC-06 ( 블루투스 모듈)
