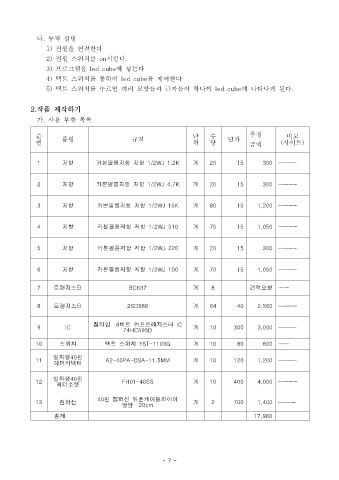

다 동작 설명.
1) 전원을 연결한다
2) 전원 스위치를 on 시킨다.
3) 프로그램을 led cube 에 넣는다

4) 택트 스위치를 통하여 led cube 를 제어한다
5) 택트 스위치를 누르면 여러 모양들과 글자들이 하나씩 led cube 에 나타나게 된다.

2. 작품 제작하기

가 사용 부품 목록.

순 단 수 추정 비고
번 품명 규격 위 량 단가 금액 ( 사이트)

1 저항 카본필름저항 저항 1/2WJ 1.2K 개 20 15 300 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038531

2 저항 카본필름저항 저항 1/2WJ 4.7K 개 20 15 300 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038542

3 저항 카본필름저항 저항 1/2WJ 10K 개 80 15 1,200 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038551

4 저항 카본필름저항 저항 1/2WJ 510 개 70 15 1,050 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038521

5 저항 카본필름저항 저항 1/2WJ 220 개 20 15 300 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038513

6 저항 카본필름저항 저항 1/2WJ 100 개 70 15 1,050 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0038508

7 트랜지스터 BC637 개 8 견적요청 https://www.icbanq.com/P001648498

8 트랜지스터 2SD986 개 64 40 2,560 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0073208

칩타입 비트 쉬프트레지스터 8 IC
9 IC 개 10 300 3,000 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0070781
74HC595D

10 스위치 택트 스위치 YST-1103G 개 10 80 800 https://www.icbanq.com/P007139679

일자형40 핀
11 A2-40PA-DSA-11.5MM 개 10 120 1,200 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0049040
헤더커넥터
일자형40 핀
12 FH01-40SS 개 10 400 4,000 http://www.ic114.co m/WebSite/site/sc/00V 0.asp x?id_p=P0033301
헤더소켓

40 핀 점퍼선 듀폰케이블와이어
13 점퍼선 개 2 700 1,400 https://smartstore.naver.com/so ndori/products/2548800185
암암 20cm
총계 17,960
