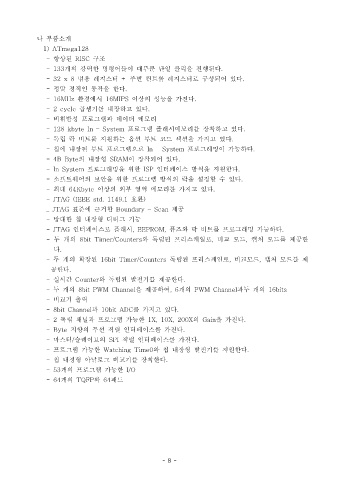

나 부품소개
1) ATmega128
- 향상된 RISC 구조
- 133 개의 강력한 명령어들이 대부분 단일 클럭을 진행된다.
- 32 x 8 범용 레지스터 + 주변 컨트롤 레지스터로 구성되어 있다.
- 정말 정적인 동작을 한다.
- 16MHz 환경에서 16MIPS 이상의 성능을 가진다.
- 2 cycle 곱셈기를 내장하고 있다.
- 비휘발성 프로그램과 데이터 메모리
- 128 kbyte In – System 프로그램 플래시메모리를 장착하고 있다.
- 독립 락 비트를 지원하는 옵션 부트 코드 섹션을 가지고 있다.
- 칩에 내장된 부트 프로그램으로 In – System 프로그래밍이 가능하다.
- 4B Byte 의 내장형 SRAM 이 장착되어 있다.
- In System 프로그래밍을 위한 ISP 인터페이스 방식을 지원한다.
- 소프트웨어의 보안을 위한 프로그램 방식의 락을 설정할 수 있다.
- 최대 64Kbyte 이상의 외부 영역 메모리를 가지고 있다.
- JTAG (IEEE std. 1149.1 호환)
_ JTAG 표준에 근거한 Boundary – Scan 제공
- 방대한 칩 내장형 디버그 기능
- JTAG 인터페이스로 플래시, EEPROM, 퓨즈와 락 비트를 프로그래밍 가능하다.
- 두 개의 8bit Timer/Counters 와 독립된 프리스케일로 비교 모드 캡처 모드를 제공한, ,
다.
- 두 개의 확장된 16bit Timer/Counters 독립된 프리스케일로 비교모드 캡처 모드를 제, ,
공한다.
- 실시간 Counter 와 독립된 발전기를 제공한다.
- 두 개의 8bit PWM Channel 을 제공하여, 6 개의 PWM Channel 과두 개의 16bits
- 비교기 출력
- 8bit Channel 과 10bit ADC 를 가지고 있다.
- 2 독립 채널과 프로그램 가능한 1X, 10X, 200X 의 Gain 을 가진다.
- Byte 지향의 무선 직렬 인터페이스를 가진다.
- 마스터 슬레이브의 / SPI 직렬 인터페이스를 가진다.
- 프로그램 가능한 Watching Time0 와 칩 내장형 발전기를 지원한다.
- 칩 내정형 아날로그 비교기를 장착한다.
- 53 개의 프로그램 가능한 I/O
- 64 개의 TQFP 와 64 패드
