다 회로 설계하기.

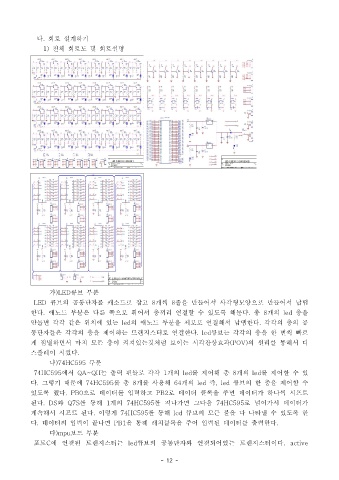

1) 전체 회로도 및 회로설명

가)LED 큐브 부분

LED 큐브의 공통단자를 캐소드로 잡고 개씩 줄을 만들어서 사각형모양으로 만들어서 납땜8 8
한다 애노드 부분은 다른 쪽으로 휘어서 층끼리 연결할 수 있도록 해둔다 총 개의 . . 8 led 층을
만들면 각각 같은 위치에 있는 led 의 애노드 부분을 세로로 연결해서 납땜한다 각각의 층의 공.
통단자들은 각각의 층을 제어하는 트랜지스터로 연결한다. led 큐브는 각각의 층을 한 번씩 빠르
게 점멸하면서 마치 모든 층이 켜져있는것처럼 보이는 시각잔상효과(POV) 의 원리를 통해서 디

스플레이 시켰다.
나)74HC595 부분
74HC595 에서 QA~QH 는 출력 핀들로 각각 개의 1 led 를 제어해 총 개의 8 led 를 제어할 수 있
다 그렇기 때문에 . 74HC595 를 총 개를 사용해 8 64 개의 led 즉, led 큐브의 한 층을 제어할 수

있도록 했다. PB0 으로 데이터를 입력하고 PB2 로 데이터 클록을 주면 데이터가 하나씩 시프트
된다. DS 와 Q7S 를 통해 개의 1 74HC595 를 지나가면 그다음 74HC595 로 넘어가서 데이터가
계속해서 시프트 된다 이렇게 . 74HC595 를 통해 led 큐브의 모든 불을 다 나타낼 수 있도록 한
다 데이터의 입력이 끝나면 . PB1 을 통해 래치클록을 주어 입력된 데이터를 출력한다.
다)mpu 보드 부분
포트 에 연결된 트랜지스터는 C led 큐브의 공통단자와 연결되어있는 트랜지스터이다. active
