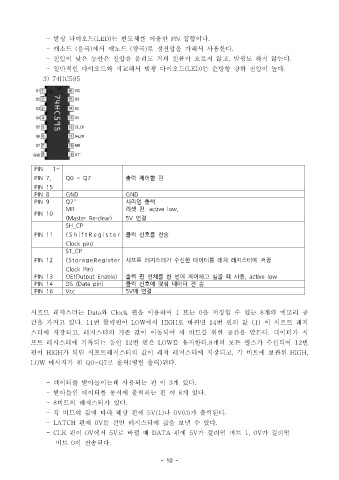

- 발광 다이오드(LED) 는 반도체를 이용한 PN 접합이다.
- 캐소드 음극 에서 애노드 양극 로 정전압을 가해서 사용한다( ) ( ) .
- 전압이 낮은 동안은 전압을 올려도 거의 전류가 흐르지 않고 발광도 하지 않는다, .
- 일반적인 다이오드와 비교해서 발광 다이오드(LED) 는 순방향 강하 전압이 높다.

3) 74HC595

PIN 1~
PIN 7, Q0 ~ Q7 출력 제어할 핀
PIN 15
PIN 8 GND GND
PIN 9 Q7˝ 시리얼 출력
MR 리셋 핀. active low,
PIN 10
(Master Re-clear) 5V 연결
SH_CP
PIN 11 ( S h i f t R e g i s t e r 클럭 신호를 전송
Clock pin)
ST_CP
PIN 12 (StorageRegister 시프트 레지스터가 수신한 데이터를 래치 레지스터에 저장
Clock Pin)
PIN 13 OE(Output Enable) 출력 핀 전체를 한 번에 제어하고 싶을 때 사용, active low
PIN 14 DS (Data pin) 클럭 신호에 맞춰 데이터 전 송
PIN 16 Vcc 5V 에 연결

시프트 레지스터는 Data 와 Clock 핀을 이용하여 1 또는 을 저장할 수 있는 개의 메모리 공0 8
간을 가지고 있다. 11 번 클럭핀이 LOW 에서 HIGH 로 바뀌면 14 번 핀의 값（ 1） 이 시프트 레지
스터에 저장되고 레지스터의 기존 값이 이동되어 새 비트를 위한 공간을 만든다 데이터가 시, .
프트 레지스터에 기록되는 동안 12 번 핀은 LOW 를 유지한다 개의 모든 펄스가 수신되어 .8 12 번

핀이 HIGH 가 되면 시프트레지스터의 값이 래치 레지스터에 저장되고 각 비트에 보관된 , HIGH,
LOW 메시지가 핀 Q0~Q7 로 출력 병렬 출력 된다( ) .

- 데이터를 받아들이는데 사용되는 핀 이 개 있다3 .
- 받아들인 데이터를 동시에 출력하는 핀 이 개 있다8 .

- 8 비트의 레지스터가 있다.
- 각 비트의 값에 따라 해당 핀에 5V(1) 나 0V(0) 가 출력된다.
- LATCH 핀에 0V 를 걸면 레지스터에 값을 보낼 수 있다.
- CLK 핀이 0V 에서 5V 로 바뀔 때 DATA 핀에 5V 가 걸리면 비트 1, 0V 가 걸리면
비트 이 전송된다0 .
