라. 노크 감지 센서

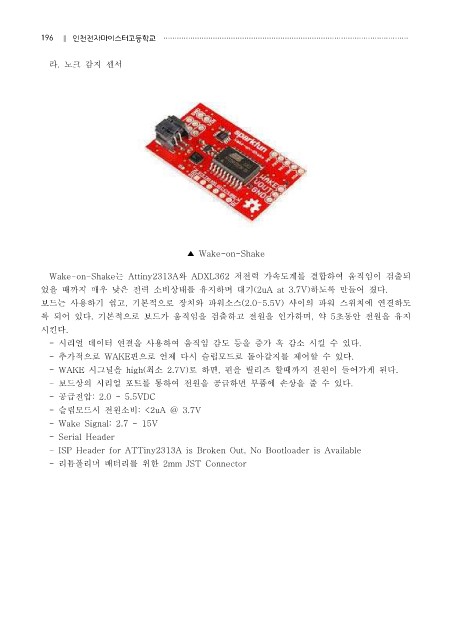

▲ Wake-on-Shake

Wake-on-Shake는 Attiny2313A와 ADXL362 저전력 가속도계를 결합하여 움직임이 검출되
었을 때까지 매우 낮은 전력 소비상태를 유지하며 대기(2uA at 3.7V)하도록 만들어 졌다.
보드는 사용하기 쉽고, 기본적으로 장치와 파워소스(2.0-5.5V) 사이의 파워 스위치에 연결하도
록 되어 있다. 기본적으로 보드가 움직임을 검출하고 전원을 인가하며, 약 5초동안 전원을 유지

시킨다.
- 시리얼 데이터 연결을 사용하여 움직임 감도 등을 증가 혹 감소 시킬 수 있다.
- 추가적으로 WAKE핀으로 언제 다시 슬립모드로 돌아갈지를 제어할 수 있다.
- WAKE 시그널을 high(최소 2.7V)로 하면, 핀을 릴리즈 할때까지 전원이 들어가게 된다.
- 보드상의 시리얼 포트를 통하여 전원을 공급하면 부품에 손상을 줄 수 있다.
- 공급전압: 2.0 - 5.5VDC

- 슬립모드시 전원소비: <2uA @ 3.7V
- Wake Signal: 2.7 - 15V
- Serial Header
- ISP Header for ATTiny2313A is Broken Out, No Bootloader is Available

- 리튬폴리머 배터리를 위한 2mm JST Connector
