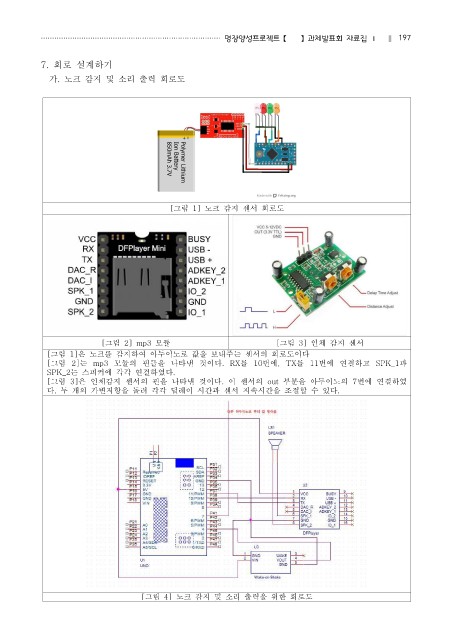

7. 회로 설계하기
가. 노크 감지 및 소리 출력 회로도

[그림 1] 노크 감지 센서 회로도

[그림 2] mp3 모듈 [그림 3] 인체 감지 센서
[그림 1]은 노크를 감지하여 아두이노로 값을 보내주는 센서의 회로도이다
[그림 2]는 mp3 모듈의 핀들을 나타낸 것이다. RX를 10번에, TX를 11번에 연결하고 SPK_1과
SPK_2는 스피커에 각각 연결하였다.
[그림 3]은 인체감지 센서의 핀을 나타낸 것이다. 이 센서의 out 부분을 아두이노의 7번에 연결하였
다. 두 개의 가변저항을 돌려 각각 딜레이 시간과 센서 지속시간을 조절할 수 있다.

[그림 4] 노크 감지 및 소리 출력을 위한 회로도
