6. 주요 부품의 특징
가. 아두이노 우노

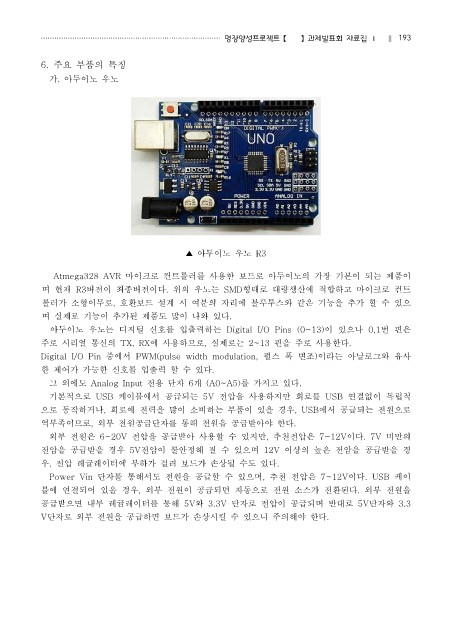

▲ 아두이노 우노 R3

Atmega328 AVR 마이크로 컨트롤러를 사용한 보드로 아두이노의 가장 기본이 되는 제품이
며 현재 R3버전이 최종버전이다. 위의 우노는 SMD형태로 대량생산에 적합하고 마이크로 컨트
롤러가 소형이무로, 호환보드 설계 시 여분의 자리에 블루투스와 같은 기능을 추가 할 수 있으
며 실제로 기능이 추가된 제품도 많이 나와 있다.

아두이노 우노는 디지털 신호를 입출력하는 Digital I/O Pins (0~13)이 있으나 0,1번 핀은
주로 시리얼 통신의 TX, RX에 사용하므로, 실제로는 2~13 핀을 주로 사용한다.
Digital I/O Pin 중에서 PWM(pulse width modulation, 펄스 폭 변조)이라는 아날로그와 유사
한 제어가 가능한 신호를 입출력 할 수 있다.
그 외에도 Analog Input 전용 단자 6개 (A0~A5)를 가지고 있다.
기본적으로 USB 케이블에서 공급되는 5V 전압을 사용하지만 회로를 USB 연결없이 독립적

으로 동작하거나, 회로에 전력을 많이 소비하는 부품이 있을 경우, USB에서 공급되는 전원으로
역부족이므로, 외부 전원공급단자를 통해 전원을 공급받아야 한다.
외부 전원은 6~20V 전압을 공급받아 사용할 수 있지만, 추천전압은 7~12V이다. 7V 미만의
전압을 공급받을 경우 5V전압이 불안정해 질 수 있으며 12V 이상의 높은 전압을 공급받을 경
우, 전압 레귤레이터에 부하가 걸려 보드가 손상될 수도 있다.

Power Vin 단자를 통해서도 전원을 공급할 수 있으며, 추천 전압은 7~12V이다. USB 케이
블에 연결되어 있을 경우, 외부 전원이 공급되면 자동으로 전원 소스가 전환된다. 외부 전원을
공급받으면 내부 레귤레이터를 통해 5V와 3.3V 단자로 전압이 공급되며 반대로 5V단자와 3.3
V단자로 외부 전원을 공급하면 보드가 손상시킬 수 있으니 주의해야 한다.
