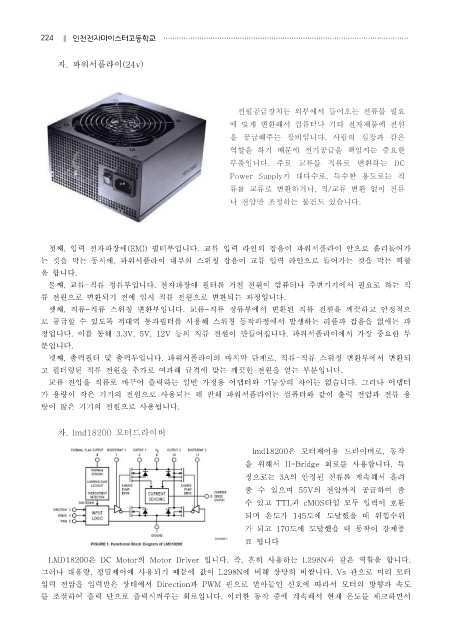

자. 파워서플라이(24v)

전원공급장치는 외부에서 들어오는 전류를 필요
에 맞게 변환해서 컴퓨터나 기타 전자제품에 전원
을 공급해주는 장비입니다. 사람의 심장과 같은
역할을 하기 때문에 전기공급을 책임지는 중요한
부품입니다. 주로 교류를 직류로 변환하는 DC
Power Supply가 대다수로, 특수한 용도로는 직
류를 교류로 변환하거나, 직/교류 변환 없이 전류
나 전압만 조정하는 물건도 있습니다.

첫째, 입력 전자파장애(EMI) 필터부입니다. 교류 입력 라인의 잡음이 파워서플라이 안으로 흘러들어가
는 것을 막는 동시에, 파워서플라이 내부의 스위칭 잡음이 교류 입력 라인으로 들어가는 것을 막는 역할
을 합니다.
둘째, 교류-직류 정류부입니다. 전자파장애 필터를 거친 전원이 컴퓨터나 주변기기에서 필요로 하는 직
류 전원으로 변환되기 전에 임시 직류 전원으로 변환되는 과정입니다.
셋째, 직류-직류 스위칭 변환부입니다. 교류-직류 정류부에서 변환된 직류 전원을 깨끗하고 안정적으
로 공급할 수 있도록 저대역 통과필터를 사용해 스위칭 동작과정에서 발생하는 리플과 잡음을 없애는 과
정입니다. 이를 통해 3.3V, 5V, 12V 등의 직류 전원이 만들어집니다. 파워서플라이에서 가장 중요한 부
분입니다.
넷째, 출력필터 및 출력부입니다. 파워서플라이의 마지막 단계로, 직류-직류 스위칭 변환부에서 변환되
고 필터링된 직류 전원을 추가로 여과해 규격에 맞는 깨끗한 전원을 얻는 부분입니다.
교류 전압을 직류로 바꾸어 출력하는 일반 가정용 어댑터와 기능상의 차이는 없습니다. 그러나 어댑터
가 용량이 작은 기기의 전원으로 사용되는 데 반해 파워서플라이는 컴퓨터와 같이 출력 전압과 전류 용
량이 많은 기기의 전원으로 사용됩니다.

차. lmd18200 모터드라이버

lmd18200은 모터제어용 드라이버로, 동작
을 위해서 H-Bridge 회로를 사용합니다. 특
징으로는 3A의 안정된 전류를 계속해서 흘려
줄 수 있으며 55V의 전압까지 공급하여 줄
수 있고 TTL과 cMOS타입 모두 입력이 호환
되며 온도가 145도에 도달했을 때 위험수위
가 되고 170도에 도달했을 때 동작이 강제종
료 됩니다.

LMD18200은 DC Motor의 Motor Driver 입니다. 즉, 흔히 사용하는 L298N과 같은 역할을 합니다.
그러나 대용량, 정밀제어에 사용되기 때문에 값이 L298N에 비해 상당히 비쌉니다. Vs 관으로 미리 모터
입력 전압을 입력받은 상태에서 Direction과 PWM 핀으로 받아들인 신호에 따라서 모터의 방향과 속도
를 조절하여 출력 단으로 출력시켜주는 회로입니다. 이러한 동작 중에 계속해서 현재 온도를 체크하면서
