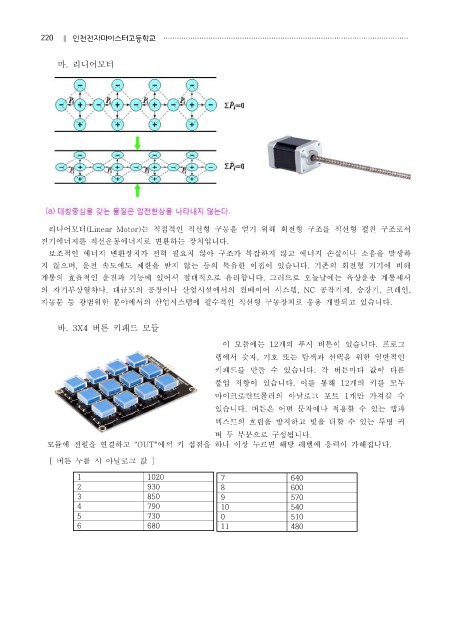

마. 리니어모터

리니어모터(Linear Motor)는 직접적인 직선형 구동을 얻기 위해 회전형 구조를 직선형 펼친 구조로서
전기에너지를 직선운동에너지로 변환하는 장치입니다.
보조적인 에너지 변환장치가 전혀 필요치 않아 구조가 복잡하지 않고 에너지 손실이나 소음을 발생하
지 않으며, 운전 속도에도 제한을 받지 않는 등의 특유한 이점이 있습니다. 기존의 회전형 기기에 비해
계통의 효율적인 운전과 기능에 있어서 절대적으로 유리합니다. 그러므로 오늘날에는 육상운송 계통세서
의 자기부상열차나, 대규모의 공장이나 산업시설에서의 컨베이어 시스템, NC 공작기계, 승강기, 크레인,
자동문 등 광범위한 분야에서의 산업시스템에 필수적인 직선형 구동장치로 응용 개발되고 있습니다.

바. 3X4 버튼 키패드 모듈

이 모듈에는 12개의 푸시 버튼이 있습니다. 프로그
램에서 숫자, 기호 또는 탐색과 선택을 위한 일반적인
키패드를 만들 수 있습니다. 각 버튼마다 값이 다른
풀업 저항이 있습니다. 이를 통해 12개의 키를 모두
마이크로컨트롤러의 아날로그 포트 1개만 가져갈 수
있습니다. 버튼은 어떤 문자에나 적용할 수 있는 캡과

텍스트의 흐림을 방지하고 빛을 더할 수 있는 투명 커
버 두 부분으로 구성됩니다.
모듈에 전원을 연결하고 "OUT"에서 키 접점을 하나 이상 누르면 해당 레벨에 응력이 가해집니다.

[ 버튼 누를 시 아날로그 값 ]

1 1020 7 640
2 930 8 600
3 850 9 570
4 790 10 540
5 730 0 510
6 680 11 480
