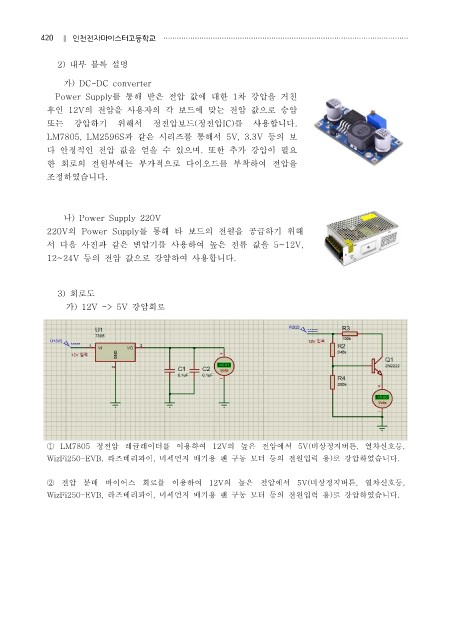

2) 내부 블록 설명

가) DC-DC converter
Power Supply를 통해 받은 전압 값에 대한 1차 강압을 거친
후인 12V의 전압을 사용자의 각 보드에 맞는 전압 값으로 승압

또는 강압하기 위해서 정전압보드(정전압IC)를 사용합니다.
LM7805, LM2596S과 같은 시리즈를 통해서 5V, 3.3V 등의 보
다 안정적인 전압 값을 얻을 수 있으며. 또한 추가 강압이 필요
한 회로의 전원부에는 부가적으로 다이오드를 부착하여 전압을
조정하였습니다.

나) Power Supply 220V
220V의 Power Supply를 통해 타 보드의 전원을 공급하기 위해

서 다음 사진과 같은 변압기를 사용하여 높은 전류 값을 5~12V,
12~24V 등의 전압 값으로 강압하여 사용합니다.

3) 회로도
가) 12V -> 5V 강압회로

① LM7805 정전압 레귤레이터를 이용하여 12V의 높은 전압에서 5V(비상정지버튼, 열차신호등,
WizFi250-EVB, 라즈베리파이, 미세먼지 배기용 팬 구동 모터 등의 전원입력 용)로 강압하였습니다.

② 전압 분배 바이어스 회로를 이용하여 12V의 높은 전압에서 5V(비상정지버튼, 열차신호등,
WizFi250-EVB, 라즈베리파이, 미세먼지 배기용 팬 구동 모터 등의 전원입력 용)로 강압하였습니다.
