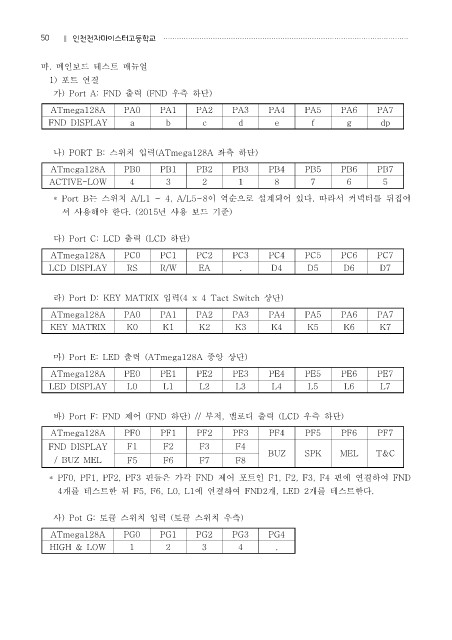

마. 메인보드 테스트 매뉴얼
1) 포트 연결

가) Port A: FND 출력 (FND 우측 하단)
ATmega128A PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7

FND DISPLAY a b c d e f g dp

나) PORT B: 스위치 입력(ATmega128A 좌측 하단)

ATmega128A PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7
ACTIVE-LOW 4 3 2 1 8 7 6 5

* Port B는 스위치 A/L1 ~ 4, A/L5~8이 역순으로 설계되어 있다. 따라서 커넥터를 뒤집어
서 사용해야 한다. (2015년 사용 보드 기준)

다) Port C: LCD 출력 (LCD 하단)

ATmega128A PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7
LCD DISPLAY RS R/W EA . D4 D5 D6 D7

라) Port D: KEY MATRIX 입력(4 x 4 Tact Switch 상단)

ATmega128A PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7
KEY MATRIX K0 K1 K2 K3 K4 K5 K6 K7

마) Port E: LED 출력 (ATmega128A 중앙 상단)

ATmega128A PE0 PE1 PE2 PE3 PE4 PE5 PE6 PE7
LED DISPLAY L0 L1 L2 L3 L4 L5 L6 L7

바) Port F: FND 제어 (FND 하단) // 부저, 맬로디 출력 (LCD 우측 하단)
ATmega128A PF0 PF1 PF2 PF3 PF4 PF5 PF6 PF7

FND DISPLAY F1 F2 F3 F4
BUZ SPK MEL T&C
/ BUZ MEL F5 F6 F7 F8

* PF0, PF1, PF2, PF3 핀들은 가각 FND 제어 포트인 F1, F2, F3, F4 핀에 연결하여 FND
4개를 테스트한 뒤 F5, F6, L0, L1에 연결하여 FND2개, LED 2개를 테스트한다.

사) Pot G: 토클 스위치 입력 (토클 스위치 우측)

ATmega128A PG0 PG1 PG2 PG3 PG4
HIGH & LOW 1 2 3 4 .
