1. 작품 설명
가. 개요

본 작품은 기존의 IC 체커로 불량 여부를 체크 할 수 없는 NE555 TIMER IC의 동작 상
태를 체크 할 수 있는 장치로 평소 실습 시에 TIMER IC의 불량으로 회로가 정상 동작하지
않는 경우가 많아서 이런 불편한 점을 개선하기 위하여 고안한 간편하고 실용적인 간이형
TIMER IC Checker 장치이다. 기존의 IC 체커와는 달리 상용화된 제품이 없기 때문에 스스

로 제작하여 NE555 IC를 사용하는 실습 중에 활용할 수 있어 불량 IC로 인한 실습 실패를
방지할 수 있다. NE555 IC의 특성과 단안정 발진회로의 동작원리 이해 및 회로조립 능력이
요구된다.

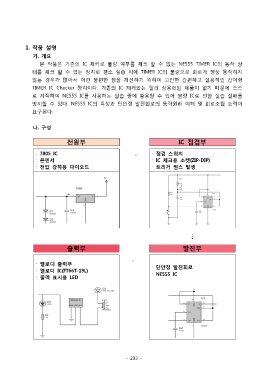

나. 구성

전원부 IC 점검부

· 7805 IC → · 점검 스위치
· 콘덴서 · IC 체크용 소켓(ZIP-DIP)
· 전압 강하용 다이오드 · 트리거 펄스 발생

↓

출력부 발진부

· 멜로디 출력부 ←
· 멜로디 IC(FT66T-19L) · 단안정 발진회로
· 출력 표시용 LED · NE555 IC
