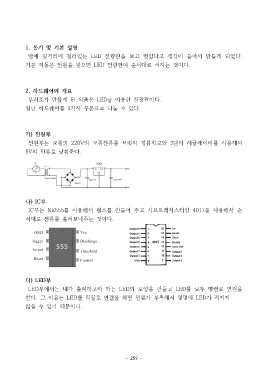

Page 266 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명
밤에 길거리에 걸려있는 LED 전광판을 보고 멋있다고 생각이 들어서 만들게 되었다.

기본 작동은 전원을 넣으면 LED 전광판이 순서대로 켜지는 것이다.

2. 하드웨어의 개요
우리조가 만들게 된 작품은 LED를 이용한 전광판이다.

일단 하드웨어를 3가지 부분으로 나눌 수 있다.

가) 전원부
전원부는 교류의 220V의 교류전류를 브릿지 정류회로와 3단자 레귤레이터를 사용해서

5V의 전류로 낮춰준다.

나) IC부
IC부는 NE555를 이용해서 펄스를 만들어 주고 시프트레지스터인 4017을 사용해서 순

서대로 전류를 흘려보내주는 것이다.

다) LED부

LED부에서는 내가 출력하고자 하는 LED의 모양을 만들고 LED를 모두 병렬로 연결을
한다. 그 이유는 LED를 직렬로 연결을 하면 전류가 부족해서 몇몇의 LED가 켜지지

않을 수 있기 때문이다.
