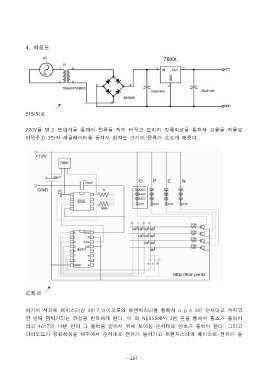

4. 회로도

전원회로

220V를 받고 변압기를 통해서 전류를 작게 바꾸고 브리지 정류회로를 통해서 교류를 직류로

바꿔주고 3단자 레귤레이터를 통해서 원하는 크기의 전류가 흐르게 해준다,

IC회로

여기서 시프트 레지스터인 4017,다이오드와 트랜지스터를 통해서 o p e n이 순서대로 켜지고

한 번에 깜박거리는 과정을 반복하게 된다. 이 때 NE555에서 3번 핀을 통해서 펄스가 출력이
되고 4017의 14번 핀이 그 출력을 받아서 위에 보이는 순서대로 신호가 출력이 된다. 그리고
다이오드가 정류작용을 해주어서 순서대로 전류가 들어가고 트랜지스터의 베이스로 전류가 들
