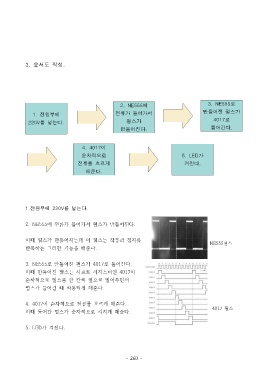

3. 순서도 작성.

2. NE555에 3. NE555로

1. 전원부에 전류가 들어가서 만들어진 펄스가
220V를 넣는다. 펄스가 4017로
만들어진다. 들어간다.

4. 4017이
순차적으로 5. LED가

전류를 흐르게 켜진다.
해준다.

1.전원부에 220V를 넣는다.

2. NE555에 전류가 들어가서 펄스가 만들어진다.

이때 펄스가 만들어지는데 이 펄스는 작동과 정지를 NE555펄스
반복하는 그러한 기능을 해준다.

3. NE555로 만들어진 펄스가 4017로 들어간다.
이때 만들어진 펄스는 시프트 레지스터인 4017이
순차적으로 펄스를 한 칸씩 옆으로 밀어주면서

펄스가 들어갈 때 작동되게 해준다.

4. 4017이 순차적으로 전류를 흐르게 해준다.
이때 들어간 펄스가 순차적으로 켜지게 해준다. 4017 펄스

5. LED가 켜진다.
