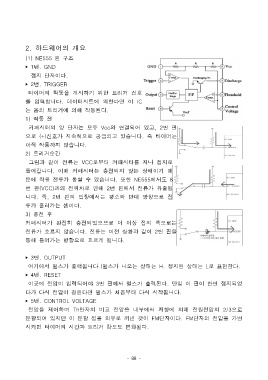

2. 하드웨어의 개요
(1) NE555 핀 구조
‣ 1번. GND
접지 단자이다.
‣ 2번. TRIGGER
타이머의 작동을 개시하기 위한 트리거 신호
를 입력합니다. 데이터시트에 의한다면 이 IC
는 옴의 트리거에 의해 작동된다.
1) 작동 전
커패시터의 양 단자는 모두 Vcc와 연결되어 있고, 2번 핀
으로 (+)신호가 지속적으로 공급되고 있습니다. 즉 타이머는
아직 작동하지 않습니다.
2) 트리거순간
그림과 같이 전류는 VCC로부터 커패시터를 지나 접지로
들어갑니다. 이때 커패시터는 충전되지 않는 상태이기 때
문에 직류 전류가 통할 수 있습니다. 또한 NE555에서도 8
번 핀(VCC)과의 전위차로 인해 2번 핀에서 전류가 유출됩
니다. 즉, 2번 핀의 입장에서는 평소와 반대 방향으로 전
류가 흘러가는 셈이다.
3) 충전 후
커패시터가 완전히 충전되었으므로 더 이상 접지 쪽으로는
전류가 흐르지 않습니다. 전류는 이전 상황과 같이 2번 핀을
통해 들어가는 방향으로 흐르게 됩니다.
‣ 3번. OUTPUT
여기에서 펄스가 출력됩니다.(펄스가 나오는 상태는 H. 정지된 상태는 L로 표현한다.
‣ 4번. RESET
이곳에 전압이 입력되어야 3번 핀에서 펄스가 출력된다. 만일 이 핀이 한번 접지되었
다가 다시 전압이 걸린다면 펄스가 처음부터 다시 시작됩니다.
‣ 5번. CONTROL VOLTAGE
전압을 제어하며 Th단자의 비교 전압은 내부에서 저항에 의해 전원전압의 2/3으로
분할되어 있지만 이 분할 점을 외부로 꺼낸 것이 FM단자이다. FM단자의 전압을 가변
시키면 타이머의 시간과 트리거 감도도 변화된다.
- 88 -
