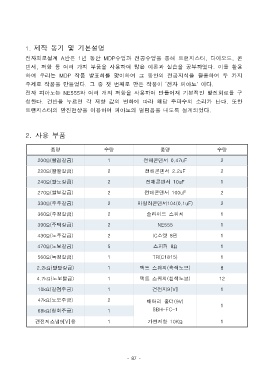

Page 94 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 제작 동기 및 기본설명

전자회로설계 A반은 1년 동안 MDP수업과 전공수업을 통해 트랜지스터, 다이오드, 콘

덴서, 저항 등 여러 가지 부품을 사용하여 많은 이론과 실습을 공부하였다. 이를 활용
하여 우리는 MDP 작품 발표회를 맞이하여 그 동안의 전공지식을 활용하여 두 가지

주제로 작품을 만들었다. 그 중 첫 번째로 만든 작품이 ‘전자 피아노’ 이다.
전자 피아노는 NE555와 여러 개의 저항을 사용하여 만들어져 기본적인 발진회로를 구
성한다. 건반을 누르면 각 저항 값의 변화에 따라 해당 주파수의 소리가 난다. 또한

트랜지스터의 발진현상을 이용하여 피아노의 떨림음을 내도록 설계되었다.

2. 사용 부품

품명 수량 품명 수량

200Ω(빨검갈금) 1 전해콘덴서 0.47uF 2

220Ω(빨빨갈금) 2 전해콘덴서 2.2uF 2

240Ω(빨노갈금) 2 전해콘덴서 10uF 1

270Ω(빨보갈금) 2 전해콘덴서 100uF 2

330Ω(주주갈금) 2 마일러콘덴서104(0.1uF) 2

360Ω(주청갈금) 2 슬라이드 스위치 1

390Ω(주백갈금) 2 NE555 1
430Ω(노주갈금) 2 IC소켓 8핀 1

470Ω(노보갈금) 5 스피커 8Ω 1
560Ω(녹청갈금) 1 TR(C1815) 1

2.2kΩ(빨빨갈금) 1 택트 스위치(흑색노브) 8
4.7kΩ(노보빨금) 1 택트 스위치(흰색노브) 12

10kΩ(갈검주금) 1 건전지9[V] 1

47kΩ(노보주금) 2 배터리 홀더(9V)
1
68kΩ(청회주금) 1 SBH-FC-1

건전지스냅9[V]용 1 가변저항 10KΩ 1

- 87 -
