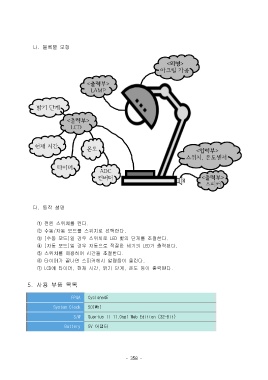

나. 블록별 모형

다. 동작 설명

① 전원 스위치를 켠다.
② 수동/자동 모드를 스위치로 선택한다.
③ [수동 모드]일 경우 스위치로 LED 빛의 단계를 조절한다.
④ [자동 모드]일 경우 자동으로 적절한 세기의 LED가 출력된다.
⑤ 스위치를 이용하여 시간을 조절한다.

⑥ 타이머가 끝나면 스피커에서 알림음이 울린다.
⑦ LCD에 타이머, 현재 시간, 밝기 단계, 온도 등이 출력된다.

5. 사용 부품 목록

FPGA Cyclone4E
System Clock 50[㎒]

S/W Quartus II 11.0sp1 Web Edition (32-Bit)

Battery 5V 어댑터
