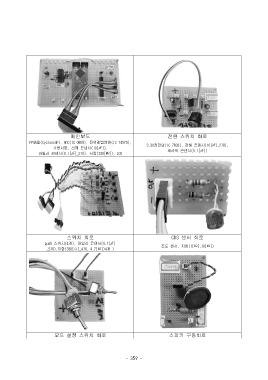

Page 366 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

메인보드 전원 스위치 회로
FPGA칩(Cyclone4E), ADC(IC 0809), 전위레벨변환(IC 74573), 3.3V정전압(IC 7833), 전해 콘덴서(10[㎌)_2개),
가변저항, 전해 콘덴서(10[㎌]),
마일러 콘덴서(0.1[㎌]_2개), 저항(330[㏁]), LCD 세라믹 콘덴서(0.1[㎌])

스위치 회로 CDS 센서 회로
push 스위치(4개), 마일러 콘덴서(0.1[㎌]
조도 센서, 저항(1[㏀],10[㏀])
_5개),저항(330[Ω]_4개, 4.7[㏀])4개 )

모드 설정 스위치 회로 스피커 구동회로
