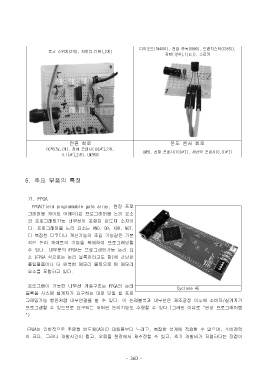

Page 367 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

다이오드(1N4001), 전압 증폭(D880), 트랜지스터(C1815),
토글 스위치(2개), 저항(3.7[㏀]_2개)
저항(1[㏀],1[Ω]), 스피커

전원 회로 온도 센서 회로
DC잭(5V_1개), 전해 콘덴서(10[㎌]_2개, LM35, 전해 콘덴서(10[㎌]), 세라믹 콘덴서(0.1[㎌])
0.1[㎌]_2개), LM7833

6. 주요 부품의 특징

가. FPGA
FPGA(field programmable gate array, 현장 프로
그래머블 게이트 어레이)은 프로그래머블 논리 요소
와 프로그래밍가능 내부선이 포함된 반도체 소자이
다. 프로그래머블 논리 요소는 AND, OR, XOR, NOT,
더 복잡한 디코더나 계산기능의 조합 기능같은 기본
적인 논리 게이트의 기능을 복제하여 프로그래밍할
수 있다. 대부분의 FPGA는 프로그래밍가능 논리 요
소 (FPGA 식으로는 논리 블록이라고도 함)에 간단한
플립플롭이나 더 완벽한 메모리 블록으로 된 메모리
요소를 포함하고 있다.

프로그램이 가능한 내부선 계층구조는 FPGA의 논리
Cyclone 4E
블록을 시스템 설계자가 요구하는 대로 단일 칩 프로
그래밍가능 빵판처럼 내부연결을 할 수 있다. 이 논리블록과 내부선은 제조공정 이후에 소비자/설계자가
프로그램할 수 있으므로 요구되는 어떠한 논리기능도 수행할 수 있다.(그러한 이유로 "현장 프로그래머블
")

FPGA는 일반적으로 주문형 반도체(ASIC) 대용품보다 느리고, 복잡한 설계에 적용할 수 없으며, 소비전력
이 크다. 그러나 개발시간이 짧고, 오류를 현장에서 재수정할 수 있고, 초기 개발비가 저렴하다는 장점이

- 360 -
