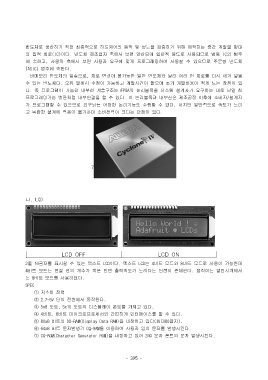

반도체로 생산하기 직전 최종적으로 하드웨어의 동작 및 성능을 검증하기 위해 제작하는 중간 개발물 형태
의 집적 회로(IC)이다. 반도체 제조업자 측에서 보면 양산되어 일반적 용도로 사용되므로 범용 IC의 범주
에 속하고, 사용자 측에서 보면 사용자 요구에 맞게 프로그래밍하여 사용할 수 있으므로 주문형 반도체
(ASIC) 범주에 속한다.
비메모리 반도체의 일종으로, 회로 변경이 불가능한 일반 반도체와 달리 여러 번 회로를 다시 새겨 넣을
수 있는 반도체다. 오류 발생시 수정이 가능하고 개발시간이 짧으며 초기 개발비용이 적게 드는 장점이 있
다. 즉 프로그램이 가능한 내부선 계층구조는 FPGA의 논리블록을 시스템 설계자가 요구하는 대로 단일 칩
프로그래밍가능 빵판처럼 내부연결을 할 수 있다. 이 논리블록과 내부선은 제조공정 이후에 소비자/설계자
가 프로그램할 수 있으므로 요구되는 어떠한 논리기능도 수행할 수 있다. 하지만 일반적으로 속도가 느리
고 복잡한 설계에 적용이 불가하며 소비전력이 크다는 단점이 있다.

7

나. LCD

LCD OFF LCD ON
2줄 16글자를 표시할 수 있는 텍스트 LCD이다. 텍스트 LCD는 4비트 모드와 8비트 모드로 사용이 가능한데
4비트 모드는 연결 선의 개수가 적은 반면 출력속도가 느리다는 단점이 존재한다. 움직이는 알람시계에서
는 8비트 모드를 사용하였다.
SPEC
① 저소비 전력
② 2.7~5V 단일 전원에서 동작한다.
③ 5x8 도트, 5x10 도트의 디스플레이 폰트를 가지고 있다.
④ 4비트, 8비트 마이크로프로세서와 간편하게 인터페이스를 할 수 있다.
⑤ 80x8 비트의 DD-RAM(Display Data RAM)을 내장하고 있다(최대80글자).
⑥ 64x8 비트 문자발생기 CGֱָ-RAM을 이용하여 사용자 임의 문자를 발생시킨다.
⑦ CG-ROM(Character Generator ROM)을 내장하고 있어 240 문자 폰트의 문자 발생시킨다.
