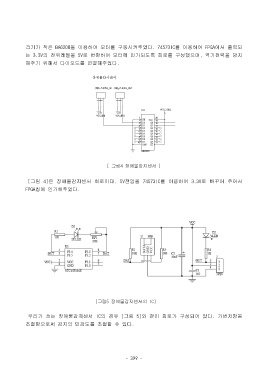

크기가 작은 BA6208을 이용하여 모터를 구동시켜주었다. 74573IC를 이용하여 FPGA에서 출력되

            는 3.3V의 전위레벨을 5V로 변환하여 모터에 인가되도록 회로를 구성했으며, 역기전력을 방지
            해주기 위해서 다이오드를 연결해주었다.


                                          장장장장장장장

                                           장애물감지센서_IN 장애물감지센서_OUT


                                             1  2  3  1  2  3
                                                                U11     VCC_3.3[V]
                                            VCC_5[V]  VCC_5[V]
                                                               1      20
                                                               2  OE  VCC  19
                                                               3  D0  Q0  18
                                                               4  D1  Q1  17
                                                               5  D2  Q2  16
                                                               6  D3  Q3  15
                                                               7  D4  Q4  14
                                                               8  D5  Q5  13
                                                               9  D6  Q6  12
                                                              10  D7  Q7  11
                                                                GND  LE
                                                                74HC573
                                                 [ 그림4 장애물감지센서 ]



             [그림 4]은 장애물감지센서 회로이다. 5V전압을 74573IC를 이용하여 3.3V로 바꾸어 주어서
            FPGA칩에 인가해주었다.





























                                           [그림5 장애물감지센서의 IC]


             우리가 쓰는 장애물감지센서 IC의 경우 [그림 5]와 같이 회로가 구성되어 있다. 가변저항을
            조절함으로써 감지의 민감도를 조절할 수 있다.
