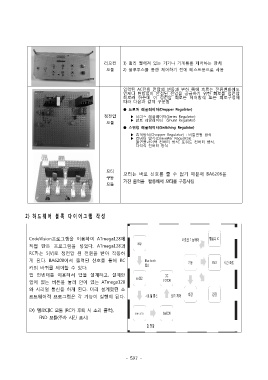

Page 604 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

리모컨 1) 멀리 떨어져 있는 기기나 기계류를 제어하는 장치
모듈 2) 블루투스를 통한 제어하기 전에 테스트용으로 사용

입력된 AC전원 전압의 변동과 부하 쪽에 흐르는 전류변화에도
언제나 변함없이 안정된 전압을 공급하기 위한 회로를 정전압
회로라 하는데 이 정전압 회로는 제어방식 또는 회로구성에
따라 다음과 같이 구분됨

● 드로퍼 레귤레이터(Dropper Regulator)
정전압
▶ 시리즈 레귤레이터(Series Regulator)
모듈 ▶ 션트 레귤레이터 (Shunt Regulator)
● 스위칭 레귤레이터(Switching Regulator)

▶ 쵸퍼방식(Chopper Regulator) : 비절연형 방식
▶ 컨버터 방식(Converter Regulator) :
절연플라이백 컨버터 방식, 포워드 컨버터 방식,
다석식 컨버터 방식

모터 모터는 바로 신호를 줄 수 없기 때문에 BA6208을
구동
모듈 거친 출력을 활용해서 모터를 구동시킴

2) 하 드 웨어 블록 다이어 그램 작성

CodeVision프로그램을 이용하여 ATmega128에
직접 만든 프로그램을 넣었다. ATmega128과
RC카는 5[V]로 정전압 된 전원을 받아 작동하
게 된다. BA6208에서 출력된 신호를 통해 RC
카의 바퀴를 제어할 수 있다.
앱 인벤터를 이용해서 앱을 설계하고, 설계한
앱에 있는 버튼을 눌러 안에 있는 ATmega128
와 시리얼 통신을 하게 된다. 미리 설계했던 소
프트웨어적 프로그램은 각 기능이 실행이 된다.

EX) 멜로디IC 모듈 (RC카 후퇴 시 소리 출력),
FND 모듈(주차 시간 표시)
