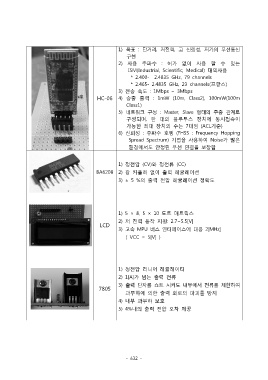

Page 639 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1) 목표 : 단거리, 저전력, 고 신뢰성, 저가의 무선통신
구현
2) 사용 주파수 : 허가 없이 사용 할 수 있는
ISM(Industrial, Scientific, Medical) 대역사용
* 2.400- 2.4835 GHz, 79 channels
* 2.465- 2.4835 GHz, 23 channels(프랑스)
3) 전송 속도 : 1Mbps ~ 3Mbps
HC-06 4) 송출 출력 : 1mW (10m, Class2), 100mW(100m
Class1)
5) 네트워크 구성 : Master, Slave 형태의 주종 관계로
구성되며, 한 대의 블루투스 장치에 동시접속이
가능한 최대 장치의 수는 7대임 (ACL기준)
6) 신뢰성 : 주파수 호핑 (FHSS : Frequency Hopping
Spread Spectrum) 기법을 사용하여 Noise가 많은
환경에서도 안정된 무선 연결을 보장함

1) 정전압 (CV)와 정전류 (CC)

BA6208 2) 광 커플러 없이 출력 레귤레이션
3) ± 5 %의 출력 전압 레귤레이션 정확도

1) 5 × 8, 5 × 10 도트 매트릭스
2) 저 전력 동작 지원: 2.7~5.5[V]
LCD
3) 고속 MPU 버스 인터페이스에 대응 2[MHz]

( VCC = 5[V] )

1) 정전압 리니어 레귤레이터
2) 1[A]가 넘는 출력 전류
3) 출력 단자를 쇼트 시켜도 내부에서 전류를 제한하여
7805
과부하에 의한 출력 회로의 파괴를 방지
4) 내부 과부하 보호
5) 4%내의 출력 전압 오차 제공

- 632 -
