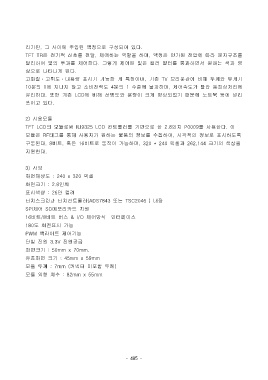

리기판, 그 사이에 주입된 액정으로 구성되어 있다.
TFT TR은 전기적 신호를 전달, 제어하는 역할을 하며, 액정은 인가된 전압에 따라 분자구조를
달리하여 빛의 투과를 제어한다. 그렇게 제어된 빛은 컬러 필터를 통과하면서 원하는 색과 영
상으로 나타나게 된다.
고화질ㆍ고휘도ㆍ대용량 표시가 가능한 게 특징이며, 기존 TV 브라운관에 비해 두께와 무게가
10분의 1에 지나지 않고 소비전력도 4분의 1 수준에 불과하며, 제어속도가 빨라 동화상처리에
유리하다. 또한 기존 LCD에 비해 선명도와 용량이 크게 향상되었기 때문에 노트북 등에 널리
쓰이고 있다.
2) 사용모듈
TFT LCD의 모듈로써 ILI9325 LCD 컨트롤러를 기반으로 한 2.8인치 P0009를 사용한다. 이
모듈은 RF태그를 통해 사용자가 원하는 물품의 정보를 수집하여, 시각적인 정보로 표시하도록
구동된다. 8비트, 혹은 16비트로 동작이 가능하며, 320 * 240 픽셀과 262,144 크기의 색상을
지원한다.
3) 사양
화면해상도 : 240 x 320 픽셀
화면크기 : 2.8인치
표시색상 : 26만 컬러
터치스크린과 터치컨트롤러(ADS7843 또는 TSC2046 ) 내장
SPI제어 SD메모리카드 지원
16비트/8비트 버스 & I/O 제어방식 인터페이스
180도 회전표시 가능
PWM 백라이트 제어기능
단일 전원 3.3V 전원공급
화면크기 : 50mm x 70mm.
유효화면 크기 : 45mm x 59mm
모듈 두께 : 7mm (커넥터 미포함 두께)
모듈 외형 치수 : 82mm x 55mm
