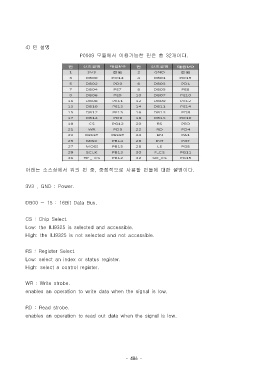

4) 핀 설명
P0009 모듈에서 이용가능한 핀은 총 32개이다.
아래는 소스상에서 위의 핀 중, 중점적으로 사용할 핀들에 대한 설명이다.
3V3 , GND : Power.
DB00 ~ 15 : 16Bit Data Bus.
CS : Chip Select.
Low: the ILI9325 is selected and accessible.
High: the ILI9325 is not selected and not accessible.
RS : Register Select.
Low: select an index or status register.
High: select a control register.
WR : Write strobe.
enables an operation to write data when the signal is low.
RD : Read strobe.
enables an operation to read out data when the signal is low.
