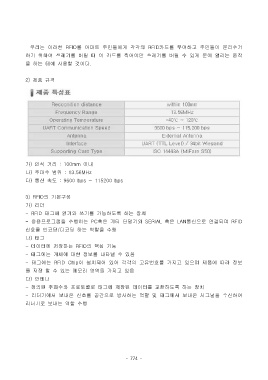

Page 781 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

우리는 이러한 RFID를 아파트 주민들에게 각각의 RFID카드를 부여하고 주민들이 분리수거

하기 위하여 쓰레기를 버릴 때 이 카드를 찍어야만 쓰레기를 버릴 수 있게 문이 열리는 동작
을 하는 데에 사용할 것이다.

2) 제품 규격

가) 인식 거리 : 100mm 이내
나) 주파수 범위 : 13.56MHz
다) 통신 속도 : 9600 bps ~ 115200 bps

3) RFID의 기본구성
가) 리더
- RFID 태그에 읽기와 쓰기를 가능하도록 하는 장치

- 응용프로그램을 수행하는 PC혹은 기타 단말기와 SERIAL 혹은 LAN통신으로 연결되며 RFID
신호를 인코딩/디코딩 하는 역할을 수행
나) 태그

- 데이터에 저장하는 RFID의 핵심 기능
- 태그에는 개체에 대한 정보를 나타낼 수 있음
- 태그에는 RFID Chip이 설치되어 있어 각각의 고유번호를 가지고 있으며 제품에 따라 정보
를 저장 할 수 있는 메모리 영역을 가지고 있음
다) 안테나

- 정의된 주파수와 프로토콜로 태그에 저장된 데이터를 교환하도록 하는 장치
- 리더기에서 보내온 신호를 공간으로 방사하는 역할 및 태그에서 보내온 시그널을 수신하여
리더기로 보내는 역할 수행
