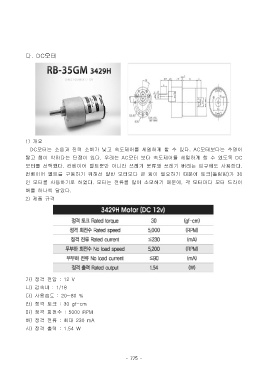

Page 782 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

다. DC모터

1) 개요

DC모터는 소음과 전력 소비가 낮고 속도제어를 세밀하게 할 수 있다. AC모터보다는 수명이
짧고 힘이 약하다는 단점이 있다. 우리는 AC모터 보다 속도제어를 세밀하게 할 수 있도록 DC
모터를 선택했다. 컨베이어 벨트뿐만 아니라 쓰레기 분류와 쓰레기 버리는 입구에도 사용한다.

컨베이어 벨트를 구동하기 위해선 일반 모터보다 큰 힘이 필요하기 때문에 토크(돌림힘)가 30
인 모터를 사용하기로 하였다. 모터는 전류를 많이 소모하기 때문에, 각 모터마다 모터 드라이
버를 하나씩 달았다.
2) 제품 규격

가) 정격 전압 : 12 V
나) 감속비 : 1/18
다) 사용습도 : 20~80 %

라) 정격 토크 : 30 gf-cm
마) 정격 회전수 : 5000 RPM
바) 정격 전류 : 최대 230 mA
사) 정격 출력 : 1.54 W

- 775 -
