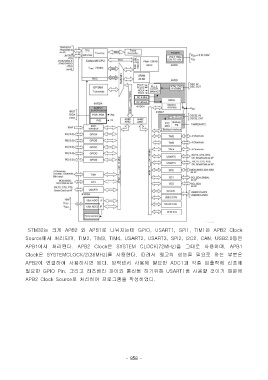

STM32는 크게 APB2 와 APB1로 나눠지는데 GPIO, USART1, SPI1, TIM1은 APB2 Clock
Source에서 처리되며, TIM2, TIM3, TIM4, USART2, USART3, SPI2, I2C2, CAN, USB2.0등은
APB1에서 처리된다. APB2 Clock은 SYSTEM CLOCK(72MHz)을 그대로 사용하며, APB1
Clock은 SYSTEMCLOCK/2(36MHz)를 사용한다. 따라서 최고의 성능을 필요로 하는 부분은
APB2에 연결하여 사용하시면 된다. 압력센서 사용에 필요한 ADC1과 각종 입출력에 신호에
필요한 GPIO Pin, 그리고 라즈베리 파이와 통신을 하기위해 USART1을 사용할 것이기 때문에
APB2 Clock Source로 처리하여 프로그램을 작성하였다.
