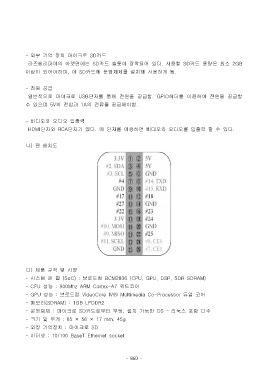

Page 867 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

- 외부 기억 장치 마이크로 SD카드
라즈베리파이의 아랫면에는 SD카드 슬롯이 장착되어 있다. 사용할 SD카드 용량은 최소 2GB
이상이 되어야하며, 이 SD카드에 운영체제를 설치해 사용하게 됨.

-전원 공급
일반적으로 마이크로 USB단자를 통해 전원을 공급함. GPIO헤더를 이용하여 전원을 공급할
수 있으며 5V의 전압과 1A의 전류를 공급해야함.

- 비디오와 오디오 입출력
HDMI단자와 RCA단자가 있다. 이 단자를 이용하면 비디오와 오디오를 입출력 할 수 있다.

나) 핀 배치도

다) 제품 규격 및 사양
- 시스템 온 칩 (SoC) : 브로드컴 BCM2836 (CPU, GPU, DSP, SDR SDRAM)

- CPU 성능 : 900Mhz ARM Cortex-A7 쿼드코어
- GPU 성능 : 브로드컴 VideoCore IVⓇ Multimedia Co-Processor 듀얼 코어
- 메모리(SDRAM) : 1GB LPDDR2
- 운영체제 : 마이크로 SD카드로부터 부팅, 설치 가능한 OS – 리눅스 포함 다수

- 크기 및 무게 : 85 × 56 × 17 mm, 45g
- 외장 기억장치 : 마이크로 SD
- 이더넷 : 10/100 BaseT Ethernet socket
