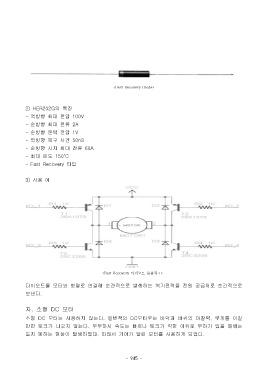

Page 952 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

<Fast Recovery Diode>

2) HER202G의 특징

- 역방향 최대 전압 100V
- 순방향 최대 전류 2A
- 순방향 문턱 전압 1V
- 역방향 복구 시간 50nS
- 순방향 서지 최대 전류 60A
- 최대 온도 150˚C

- Fast Recovery 타입

3) 사용 예

<Fast Recovery 다이오드 응용회로>

다이오드를 모터와 병렬로 연결해 순간적으로 발생하는 역기전력을 전원 공급처로 순간적으로

보낸다.

차. 소형 DC 모터
소형 DC 모터는 사용하지 않는다. 일반적인 DC모터로는 바닥과 바퀴의 마찰력, 무게를 이길

만한 토크가 나오지 않는다. 무부하시 속도는 빠르나 토크가 약한 이유로 부하가 있을 때에는
돌지 못하는 현상이 발생하였다. 따라서 기어가 달린 모터를 사용하게 되었다.

- 945 -
