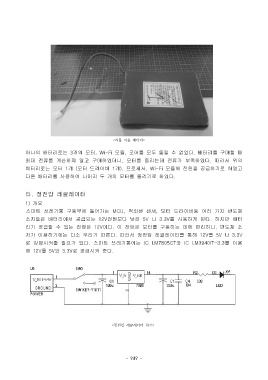

<리튬 이온 배터리>

하나의 배터리로는 3개의 모터, Wi-Fi 모듈, 코어를 모두 돌릴 수 없었다. 배터리를 구매할 때
최대 전류를 계산하지 않고 구매하였더니, 모터를 돌리는데 전류가 부족하였다. 따라서 위의
배터리로는 모터 1개 (모터 드라이버 1개), 프로세서, Wi-Fi 모듈에 전원을 공급하기로 하였고
다른 배터리를 사용하여 나머지 두 개의 모터를 돌리기로 하였다.

타. 정전압 레귤레이터

1) 개요
스마트 쓰레기통 구동부에 들어가는 MCU, 적외선 센서, 모터 드라이버등 여러 가지 반도체
소자들은 배터리에서 공급되는 12V전원보다 낮은 5V 나 3.3V를 사용하게 된다. 하지만 배터
리가 공급할 수 있는 전압은 12V이다. 이 전압은 모터를 구동하는 데에 편리하나, 반도체 소
자가 이용하기에는 다소 무리가 따른다. 따라서 정전압 레귤레이터를 통해 12V를 5V 나 3.3V

로 강압시켜줄 필요가 있다. 스마트 쓰레기통에는 IC LM7805CT와 IC LM3940IT-3.3를 이용
해 12V를 5V와 3.3V로 공급시켜 준다.

<정전압 레귤레이터 회로>
