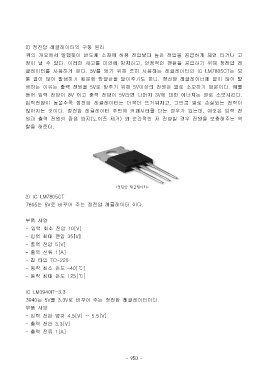

Page 957 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

2) 정전압 레귤레이터의 구동 원리

위의 개요에서 말했듯이 반도체 소자에 허용 전압보다 높은 전압을 공급하게 되면 타거나 고
장이 날 수 있다. 이러한 사고를 미연에 방지하고, 안정적인 전원을 공급하기 위해 정전압 레
귤레이터를 사용하게 된다. 5V를 얻기 위해 흔히 사용하는 레귤레이터인 IC LM7805CT는 보
통 열이 많이 발생하기 때문에 방열판을 달아주기도 한다. 정전압 레귤레이터에 열이 많이 발
생하는 이유는 출력 전원을 5V로 맞추기 위해 5V이상의 전원은 열로 소모하기 때문이다. 예를

들어 입력 전압이 8V 이고 출력 전압이 5V라면 나머지 3V에 대한 에너지는 열로 소모시킨다.
입력전압이 높을수록 정전압 레귤레이터는 더욱더 뜨거워지고, 그만큼 열로 손실되는 전력이
많아지는 것이다. 정전압 레귤레이터 주변에 커패시터를 다는 경우가 있는데, 이것은 입력 전
원과 출력 전원의 잡음 방지(노이즈 제거) 와 순간적인 저 전압일 경우 전원을 보충해주는 역
할을 해준다.

<정전압 레귤레이터>

3) IC LM7805CT
7805는 5V로 바꾸어 주는 정전압 레귤레이터 이다.

부품 사양
- 입력 최소 전압 10[V]

- 입력 최대 전압 35[V]
- 출력 전압 5[V]
- 출력 전류 1[A]
-칩 타입 TO-220

- 동작 최소 온도 –40[℃]
- 동작 최대 온도 125[℃]

IC LM3940IT-3.3
3940는 5V를 3.3V로 바꾸어 주는 정전압 레귤레이터이다.
부품 사양

- 입력 전압 범위 4.5[V] ~ 5.5[V]
- 출력 전압 3.3[V]
- 출력 전류 1[A]
