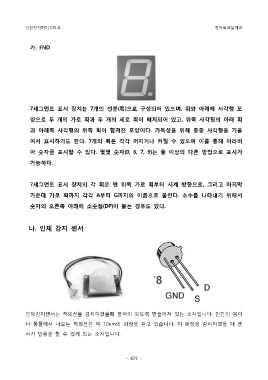

가. FND

7세그먼트 표시 장치는 7개의 선분(획)으로 구성되어 있으며, 위와 아래에 사각형 모

양으로 두 개의 가로 획과 두 개의 세로 획이 배치되어 있고, 위쪽 사각형의 아래 획

과 아래쪽 사각형의 위쪽 획이 합쳐진 모양이다. 가독성을 위해 종종 사각형을 기울

여서 표시하기도 한다. 7개의 획은 각각 꺼지거나 켜질 수 있으며 이를 통해 아라비

아 숫자를 표시할 수 있다. 몇몇 숫자(0, 6, 7, 9)는 둘 이상의 다른 방법으로 표시가

가능하다.

7세그먼트 표시 장치의 각 획은 맨 위쪽 가로 획부터 시계 방향으로, 그리고 마지막

가운데 가로 획까지 각각 A부터 G까지의 이름으로 불린다. 소수를 나타내기 위해서

숫자의 오른쪽 아래에 소숫점(DP)이 붙는 경우도 있다.

나. 인체 감지 센서

인체감지센서는 적외선을 감지하였을때 출력이 되도록 만들어져 있는 소자입니다. 인간의 몸이

나 동물에서 나오는 적외선은 약 10um의 파장을 갇고 있습니다. 이 파장을 감지하였을 때 센
서가 반응을 할 수 있게 되는 소자입니다.
