아파트 복도나 현관문 등에 부착되어서 사람(또는 동물)이 감지되면 조명을 켜주고 꺼

주는 센서를 인체감지센서(PIR 센서, Passive Infrared Sensor)라고 합니다. 인체는 36.5

도의 열을 가지고 있으므로 적외선이 나옵니다. 이것을 감지하여 인체의 움직임이 감

지되면 신호를 보내주는 센서 입니다. 품번은 HC-SR501 이라고 하는데 감도도 조절이

가능하고 인체가 감지되면 신호를 보내는 시간을 조절할 수도 있습니다. 그래서 감지

가 끝나더라도 일정시간은 신호를 보내주게 됩니다. 그래서 아파트 복도를 지나가게

되면 불이 켜졌다가 사람이 없어도 잠시 뒤에 꺼지는 것입니다.

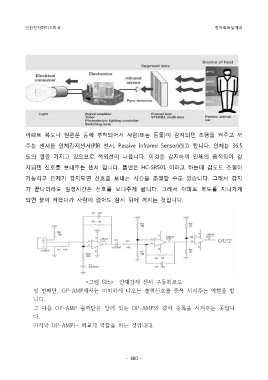

<그림 625> 인체감지 센서 구동회로도
첫 번째단, OP-AMP에서는 미미하게 나오는 출력신호를 증폭 시켜주는 역할을 합

니다.
그 다음 OP-AMP 출력단은 앞에 있는 OP-AMP와 같이 증폭을 시켜주는 곳입니

다.
마지막 OP-AMP는 비교기 역할을 하는 것입니다.
