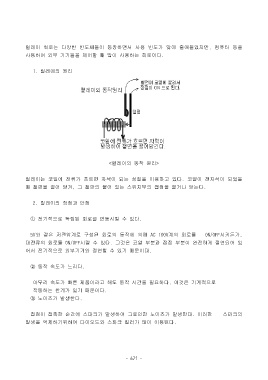

릴레이 회로는 다양한 반도체들이 등장하면서 사용 빈도가 많이 줄어들었지만, 컴퓨터 등을
사용하여 외부 기기들을 제어할 때 많이 사용하는 회로이다.
1. 릴레이의 원리
<릴레이의 동작 원리>
릴레이는 코일에 전류가 흐르면 자석이 되는 성질을 이용하고 있다. 코일이 전자석이 되었을
때 철편을 끌어 당겨, 그 철판의 붙어 있는 스위치부의 접점을 열거나 닫는다.
2. 릴레이의 장점과 단점
① 전기적으로 독립된 회로를 연동시킬 수 있다.
5V와 같은 저전압계로 구성된 회로의 동작에 의해 AC 100V계의 회로를 ON/OFF시키든가,
대전류의 회로를 ON/OFF시킬 수 있다. 그것은 코일 부분과 접점 부분이 완전하게 절연되어 있
어서 전기적으로 외부기기와 절연할 수 있기 때문이다.
② 동작 속도가 느리다.
아무리 속도가 빠른 제품이라고 해도 동작 시간을 필요하다. 이것은 기계적으로
작동하는 한계가 있기 때문이다.
③ 노이즈가 발생한다.
접점이 접촉한 순간에 스파크가 발생하여 그로인한 노이즈가 발생한다. 이러한 스파크의
발생을 억제하기위하여 다이오드와 스파크 킬러가 많이 이용된다.
