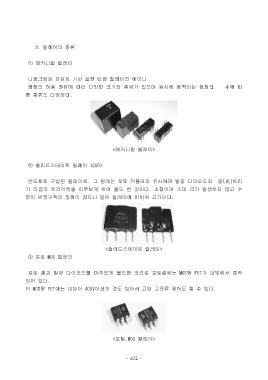

3. 릴레이의 종류

① 매커니컬 릴레이

다음그림은 프린트 기판 실장 타입 릴레이의 예이다．
접점의 허용 전류에 따라 다양한 크기와 종류가 있으며 동시에 움직이는 점점의 수에 따

른 종류도 다양하다.

<매커니컬 릴레이>

② 솔리드스테이트 릴레이（SSR)

반도체로 구성된 릴레이로，그 원리는 포토 커플러와 유사하며 발광 다이오드와 광(光)트리
거 타입의 트라이액을 마주보게 하여 몰드 한 것이다．소형이며 스파 크가 발생하지 않고 수
명이 반영구적인 장점이 있으나 일반 릴레이에 비하여 고가이다.

<솔리드스테이트 릴레이>
③ 포토 MOS 릴레이

포토 셀과 발광 다이오드를 마주보게 몰드한 것으로 포토셀에는 MOS형 FET가 내부에서 접속
되어 있다．
이 MOS형 FET에는 내압이 400V이상의 것도 있어서 고압 고전류 제어도 할 수 있다.

<포토 MOS 릴레이>
