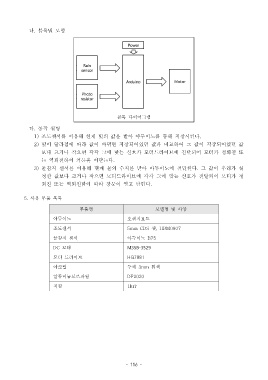

Page 116 - 1

나 블록별 모형.

블록 다이어그램

다 동작 설명.
1) 조도센서를 이용해 현재 빛의 값을 받아 아두이노를 통해 저장시킨다.
2) 빛이 달라짐에 따라 값이 바뀌면 저장되어있던 값과 비교하여 그 값이 저장되어있던 값

보다 크거나 작으면 각각 그에 맞는 신호가 모터드라이브에 전달되어 모터가 정회전 또
는 역회전하여 커튼을 여닫는다.
3) 물감지 센서를 이용해 현재 물의 수치를 받아 아두이노에 전달한다 그 값이 우리가 설.
정한 값보다 크거나 작으면 모터드라이브에 각각 그에 맞는 신호가 전달되어 모터가 정
회전 또는 역회전함에 따라 창문이 열고 닫힌다.

5. 사용 부품 목록

부품명 모델명 및 사양

아두이노 오렌지보드

조도센서 5mm CDS 셀, HBM0807
물감지 센서 아두이노 B75

DC 모터 M35B-3529

모터 드라이브 HG7881
아크릴 두께 3mm 흰색

알루미늄프로파일 DF2020

저항 1k
