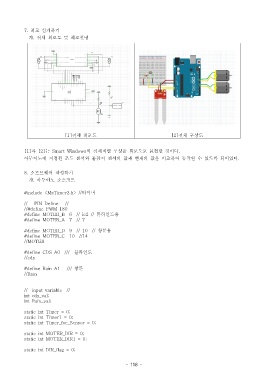

7. 회로 설계하기
가 전체 회로도 및 회로설명.

[1] 전체 회로도 [2] 전체 구상도

[1] 과 [2] 는 Smart Windows 의 전체적인 구성을 회로도로 표현한 것이다.
아두이노에 지정된 조도 센서와 물감지 센서의 값과 현재의 값을 비교하여 동작할 수 있도록 되어있다.

8. 소프트웨어 작성하기
가 아두이노 소스코드.

#include <MsTimer2.h> // 타이머

// PIN Define //
//#define PWM 180
#define MOTER_B 6 // ic2 // 블라인드용
#define MOTER_A 7 // 7

#define MOTER_D 9 // 10 // 창문용
#define MOTER_C 10 //14
//MOTER

#define CDS A0 /// 블라인드
//cds

#define Rain A1 /// 창문
//Rain

// input variable //
int cds_val;
int Rain_val;

static int Timer = 0;
static int Timer1 = 0;
static int Timer_for_Sensor = 0;

static int MOTER_DIR = 0;
static int MOTER_DIR1 = 0;

static int DIR_flag = 0;
